Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Valvola a farfalla wafer | Materiale corporeo: | Ghisa duttile/ghisa GGG50, ghisa |
|---|---|---|---|
| Standard: | ANSI, API | Pressione: | Media pressione, bassa pressione |
| Connessione: | flangia/wafer, Wafer | Colore: | BLU, su misura |
| Disco: | Ghisa | Materiale della seduta: | EPDM |
| Evidenziare: | Valvola a farfalla stile wafer da 150 mm,maniglia valvola a farfalla stile wafer,valvola a farfalla tipo wafer da 200 mm |
||

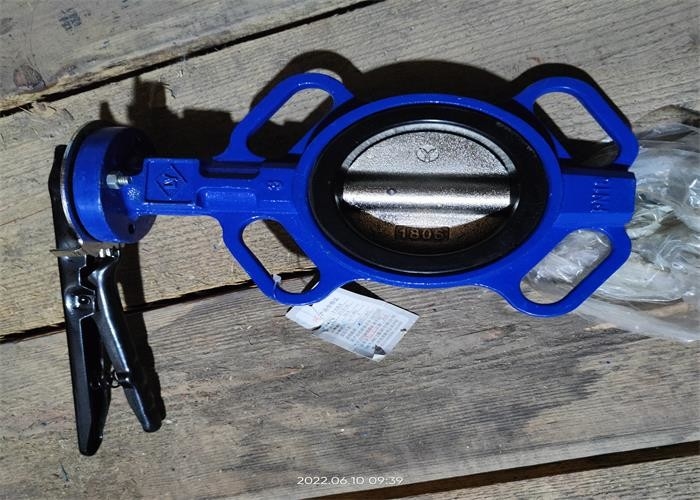

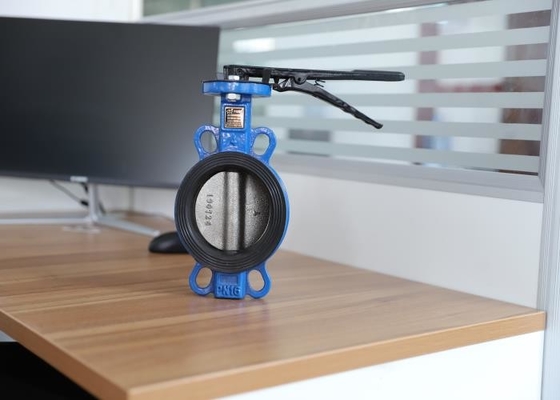

La valvola a farfalla della maniglia è semplice nella struttura, di piccole dimensioni e leggera, ed è composta solo da poche parti.E solo la necessità di ruotare di 90 ° può essere aperta e chiusa rapidamente, funzionamento semplice e la valvola ha buone caratteristiche di controllo del fluido.Quando la valvola a farfalla è in posizione completamente aperta, lo spessore della piastra a farfalla è l'unica resistenza quando il fluido scorre attraverso il corpo valvola, quindi la caduta di pressione generata dalla valvola è piccola, quindi ha migliori caratteristiche di controllo del flusso.
| TAGLIA | UN | B | l | φD1 | φD3 | H |
| 1,5" | 69 | 136 | 32 | 65 | 35 | 32 |
| 2" | 80 | 161 | 42 | 65 | 35 | 32 |
| 2,5" | 89 | 175 | 45 | 65 | 35 | 32 |
| 3" | 95 | 181 | 45 | 65 | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5" | 127 | 213 | 54 | 90 | 55 | 32 |
| 6" | 139 | 226 | 56 | 90 | 55 | 32 |
| 8" | 175 | 260 | 61 | 125 | 70 | 40 |
| 10" | 203 | 292 | 66 | 125 | 70 | 40 |
| 12" | 242 | 337 | 77 | 125 | 70 | 40 |
| Corpo | Ferro grigio |
| Posto a sedere | EPDM/NBR/PTFE |
| Disco | Acciaio inossidabile/ghisa sferoidale |
| STELO | SS420/304/316 |
| Faccia a faccia | ISO 5752/ API 609 |
| Estremità della flangia | BS10 |
1. La struttura adotta la struttura semiasse, l'operazione a 90 gradi è veloce da aprire;La piastra ha un'elevata resistenza, un'ampia area di flusso, una piccola resistenza al flusso e un risparmio energetico.
2. Il fluido può fluire da entrambi i lati della valvola a disco della flangia in qualsiasi direzione, può raggiungere lo scopo di collegare o interrompere.
3. Nessun design della struttura del perno conico: il collegamento di trasmissione tra l'albero della valvola e la piastra della valvola adotta la forma del collegamento esagonale, che risolve efficacemente la perdita e la caduta dei pericoli nascosti del perno del cono della valvola della linea centrale originale, migliora notevolmente la tenuta della valvola prestazioni e sicurezza operativa e risolve completamente il problema della caduta dal perno del cono della valvola a farfalla della linea centrale originale.
4. Buone prestazioni di tenuta: poiché la valvola non adotta alcun design del perno, risolve completamente il problema della perdita del perno del cono della valvola a farfalla della linea centrale originale;La sede della valvola adotta il processo di vulcanizzazione integrale.Da un lato, viene risolto il problema delle perdite tra la sede della valvola e il corpo esistente nella prova in pressione della valvola della linea centrale originale.D'altra parte, la superficie di tenuta laterale della sede vulcanizzata è più ampia e vengono aggiunte tre linee d'acqua di tenuta di tipo O-ring per rendere più affidabile la tenuta con la flangia del tubo.La guarnizione della flangia viene salvata.
1. La valvola è installata sulla tubazione per l'apertura e la chiusura e può essere utilizzata anche per la regolazione e la strozzatura.
2. La valvola può essere installata in qualsiasi direzione.
3. Il tubo e la cavità della valvola devono essere puliti prima dell'installazione.
4. La valvola non deve essere soggetta a grandi forze esterne dopo l'installazione.
5. La valvola è installata sulla tubazione chiusa per lungo tempo e deve essere aperta e chiusa regolarmente.
6. Quando la temperatura minima locale è inferiore a 4 ℃, è necessario adottare una protezione isolante;Poiché la valvola di estremità deve essere utilizzata con il riscaldamento del tubo o della camicia, per evitare che la temperatura della parete del tubo sia inferiore a 0 ℃.
7. È severamente vietato installare e utilizzare nella tubazione sotto vibrazione o il rapido cambiamento della temperatura del fluido.
8. La condizione operativa deve essere coerente con i requisiti della specifica di prestazione
