| Nome di prodotto: | Valvola a farfalla del wafer | Materiale del corpo: | Ghisa |
|---|---|---|---|
| Temperatura dei media: | 10-80℃ | Media: | acqua |
| collegamento: | Wafer | Potere: | Maniglia |
| Disco: | Ghisa | stelo: | Acciaio inossidabile d'acciaio/ |
| Dimensione del porto: | DN50-DN200 | Colore: | BLU, su misura, grigio |
| Evidenziare: | Valvola di Pin Stainless Steel Lug Butterfly,Valvola a farfalla dell'ansa di acciaio inossidabile della maniglia,Tipo valvola a farfalla del wafer del ghisa |
||

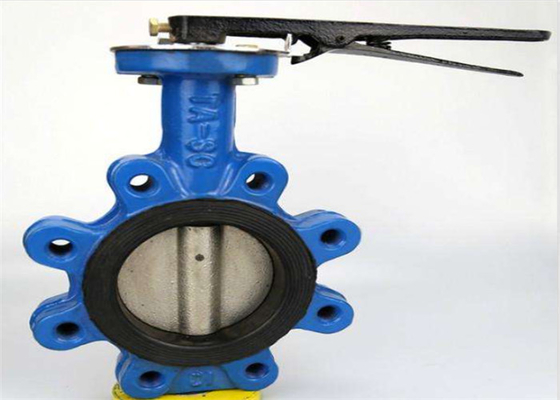

La valvola a farfalla della maniglia presenta i vantaggi della struttura semplice, di piccolo volume e del peso leggero. È composta soltanto di alcune parti. Inoltre, può essere aperta rapidamente e chiusa girando il ° 90, che è semplice funzionare. Allo stesso tempo, la valvola ha buone caratteristiche del comando idraulico. Quando la valvola a farfalla è completamente nel posto vacante, lo spessore del piatto di farfalla è la sola resistenza quando il medium attraversa il corpo di valvola. Di conseguenza, la perdita di pressione generata tramite la valvola è molto piccola, in modo da ha buone caratteristiche di controllo di flusso
Quale della valvola a farfalla comune e della valvola a saracinesca con la stessi pressione nominale e diametro nominale ha migliore tenuta e non è facile da colare?
La tenuta della valvola a saracinesca è migliore di quella della valvola a farfalla, ma le valvole a farfalla di alcuni produttori hanno buon sigillando la prestazione.
La valvola a saracinesca ha grande volume ed occupa il grande spazio.
La valvola a farfalla ha il piccolo volume e piccolo spazio.
La selezione specifica dovrebbe anche considerare la temperatura del medium, del sigillamento e di imballaggio della valvola.
Le valvole a farfalla con il diametro nominale maggior di 50 sono specificate nella specificazione.
La valvola a farfalla della maniglia è un nuovo prodotto chiave nazionale. La valvola a farfalla manuale ad alto rendimento adotta un doppio eccentrico e una struttura di sigillatura ellittica del cono propenso speciale. Il modello di utilità risolve lo svantaggio che la superficie di tenuta della valvola a farfalla eccentrica tradizionale è ancora nell'attrito del contatto di scivolamento al momento dell'apertura e della chiusura dei 0 ° ~ il ° 10, realizza l'effetto che la superficie di tenuta del piatto di farfalla è separata al momento dell'apertura e l'effetto di sigillatura è chiuso al momento del contatto di chiusura, in modo da prolungare il tempo di impiego e raggiungere la migliore prestazione di sigillatura.
| B | L | D1 | D3 | H | |||
| PN10 | PN16 | ||||||
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 | |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 | |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 | |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 | |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 | |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 | |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 | |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 | |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 | |
| DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 | |
| DN35O (14") | 267 | 368 | 75 | 125 | 70,25 | 40 | |
| DN400 (16") | 297 | 400 | 85,7 | 197 | 100,3 | 51,2 | 72 |
| DN450 (18") | 315 | 422 | 104,6 | 197 | 100,3 | 51,2 | 72 |
| DN500 (20") | 348 | 480 | 130,28 | 197 | 100,3 | 64,2 | 82 |
| DN600 (24") | 444 | 562 | 151,36 | 276 | 130,3 | 70,2 | 82 |
