Dettagli:
Termini di pagamento e spedizione:
|
| nome del prodotto: | Valvola a farfalla wafer | Materiale corporeo: | Ghisa; acciaio |
|---|---|---|---|
| Disco: | ghisa, acciaio inossidabile | Colore: | BLU, su misura, grigio |
| Dimensione: | DN50~350 | Pressione lavorativa: | 1.0-1.6Mpa (10-25bar) |
| Temperatura dei mezzi: | Temperatura media, 10-80 ℃ | Pressione: | Media pressione, bassa pressione |

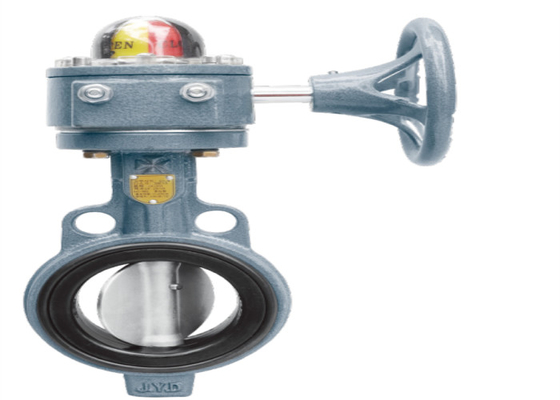

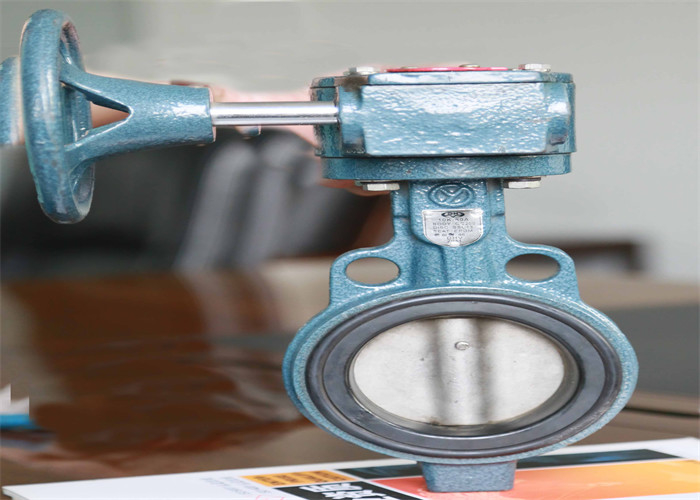

| Evidenziare: | Valvola a farfalla wafer da 10k,valvola a farfalla wafer da 125 mm,valvola a farfalla tipo wafer con ingranaggio a pressione |
||
La valvola può essere ampiamente utilizzata nella rete di tubazioni municipali, nel sistema di riscaldamento dell'acqua, nell'edilizia e in altri settori del sistema di acqua pulita, può essere rapidamente collegata o interrotta dal fluido e può regolare rapidamente il flusso del fluido.La valvola può essere utilizzata in tubazioni o apparecchiature per fluidi non corrosivi, per la chiusura, il collegamento e la regolazione del flusso.
| Corpo | Ferro grigio |
| Posto a sedere | EPDM |
| Disco | Acciaio inossidabile |
| Fluido applicabile | Acqua |
| Pressione lavorativa | Meno di 10kgf/cm² |
| Temperatura applicabile | meno di 80 ℃ |
| Metodo di connessione | Flangia 10K |
| Dimensione | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| l | 42 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 |
| H | 196 | 162 | 171 | 180 | 199 | 212 | 228 | 464 | 494 | 499 | 520 |
1. La struttura adotta la struttura semiasse, l'operazione a 90 gradi è veloce da aprire;La piastra ha un'elevata resistenza, un'ampia area di flusso, una piccola resistenza al flusso e un risparmio energetico.
2. Il fluido può fluire da entrambi i lati della valvola a disco della flangia in qualsiasi direzione, può raggiungere lo scopo di collegare o interrompere.
3. Nessun design della struttura del perno conico: il collegamento di trasmissione tra l'albero della valvola e la piastra della valvola adotta la forma del collegamento esagonale, che risolve efficacemente la perdita e la caduta dei pericoli nascosti del perno del cono della valvola della linea centrale originale, migliora notevolmente la tenuta della valvola prestazioni e sicurezza operativa e risolve completamente il problema della caduta dal perno del cono della valvola a farfalla della linea centrale originale.
4. Buone prestazioni di tenuta: poiché la valvola non adotta alcun design del perno, risolve completamente il problema della perdita del perno del cono della valvola a farfalla della linea centrale originale;La sede della valvola adotta il processo di vulcanizzazione integrale.Da un lato, viene risolto il problema delle perdite tra la sede della valvola e il corpo esistente nella prova in pressione della valvola della linea centrale originale.D'altra parte, la superficie di tenuta laterale della sede vulcanizzata è più ampia e vengono aggiunte tre linee d'acqua di tenuta di tipo O-ring per rendere più affidabile la tenuta con la flangia del tubo.La guarnizione della flangia viene salvata.
1. La valvola è installata sulla tubazione per l'apertura e la chiusura e può essere utilizzata anche per la regolazione e la strozzatura.
2. La valvola può essere installata in qualsiasi direzione.
3. Il tubo e la cavità della valvola devono essere puliti prima dell'installazione.
4. La valvola non deve essere soggetta a grandi forze esterne dopo l'installazione.
5. La valvola è installata sulla tubazione chiusa per lungo tempo e deve essere aperta e chiusa regolarmente.
6. Quando la temperatura minima locale è inferiore a 4 ℃, è necessario adottare una protezione isolante;Poiché la valvola di estremità deve essere utilizzata con il riscaldamento del tubo o della camicia, per evitare che la temperatura della parete del tubo sia inferiore a 0 ℃.
7. È severamente vietato installare e utilizzare nella tubazione sotto vibrazione o il rapido cambiamento della temperatura del fluido.
8. La condizione operativa deve essere coerente con i requisiti della specifica di prestazione
