Dettagli:
Termini di pagamento e spedizione:
|

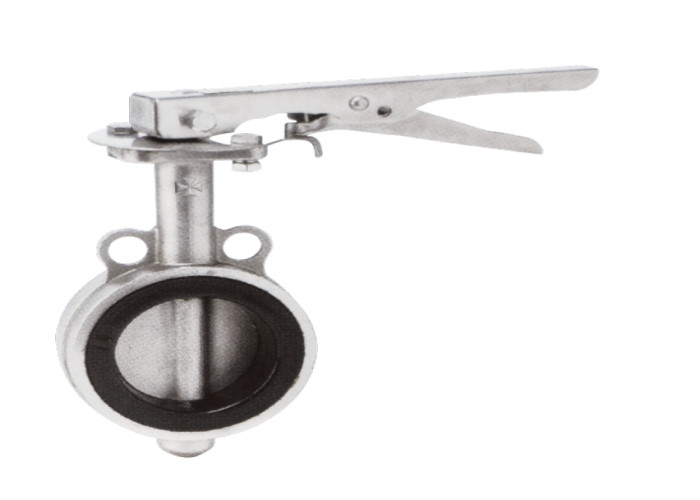

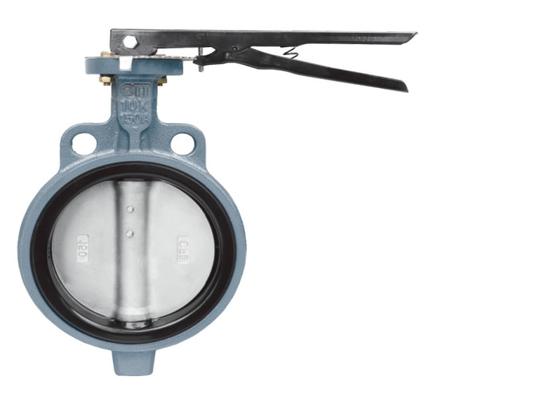

| nome del prodotto: | Valvola a farfalla wafer | Standard: | JIS |
|---|---|---|---|
| Materiale del disco: | Acciaio inossidabile | Potenza: | Manuale |
| Connessione: | wafer / flangiato, Wafer | Colore: | su misura, grigio |
| Struttura: | Farfalla, ostia | Materiale corporeo: | Ghisa duttile/ghisa GGG50, ghisa |
| Evidenziare: | Valvola a farfalla wafer da 350 mm,valvola a farfalla wafer ggg50 in ghisa,valvola a farfalla tipo wafer da 400 mm |
||
La valvola può essere ampiamente utilizzata nella rete di tubazioni municipali, nel sistema di riscaldamento dell'acqua, nell'edilizia e in altri settori del sistema di acqua pulita, può essere rapidamente collegata o interrotta dal fluido e può regolare rapidamente il flusso del fluido.
La valvola può essere utilizzata in tubazioni o apparecchiature per fluidi non corrosivi, per la chiusura, il collegamento e la regolazione del flusso.
| Dimensione | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| l | 42 | 43 | 46 | 46 | 52 | 56 | 56 |
| H | 196 | 162 | 171 | 180 | 199 | 212 | 228 |
| Corpo | Ferro grigio |
| Posto a sedere | EPDM |
| Disco | Acciaio inossidabile |
| Fluido applicabile | Acqua |
| Pressione lavorativa | Meno di 10kgf/cm² |
| Temperatura applicabile | meno di 80 ℃ |
| Metodo di connessione | Flangia 10K |
1. La struttura adotta la struttura semiasse, l'operazione a 90 gradi è veloce da aprire;La piastra ha un'elevata resistenza, un'ampia area di flusso, una piccola resistenza al flusso e un risparmio energetico.
2. Il fluido può fluire da entrambi i lati della valvola a disco della flangia in qualsiasi direzione, può raggiungere lo scopo di collegare o interrompere.
3. Nessun design della struttura del perno conico: il collegamento di trasmissione tra l'albero della valvola e la piastra della valvola adotta la forma del collegamento esagonale, che risolve efficacemente la perdita e la caduta dei pericoli nascosti del perno del cono della valvola della linea centrale originale, migliora notevolmente la tenuta della valvola prestazioni e sicurezza operativa e risolve completamente il problema della caduta dal perno del cono della valvola a farfalla della linea centrale originale.
4. Buone prestazioni di tenuta: poiché la valvola non adotta alcun design del perno, risolve completamente il problema della perdita del perno del cono della valvola a farfalla della linea centrale originale;La sede della valvola adotta il processo di vulcanizzazione integrale.Da un lato, viene risolto il problema delle perdite tra la sede della valvola e il corpo esistente nella prova in pressione della valvola della linea centrale originale.D'altra parte, la superficie di tenuta laterale della sede vulcanizzata è più ampia e vengono aggiunte tre linee d'acqua di tenuta di tipo O-ring per rendere più affidabile la tenuta con la flangia del tubo.La guarnizione della flangia viene salvata.
1. La valvola è installata sulla tubazione per l'apertura e la chiusura e può essere utilizzata anche per la regolazione e la strozzatura.
2. La valvola può essere installata in qualsiasi direzione.
3. Il tubo e la cavità della valvola devono essere puliti prima dell'installazione.
4. La valvola non deve essere soggetta a grandi forze esterne dopo l'installazione.
5. La valvola è installata sulla tubazione chiusa per lungo tempo e deve essere aperta e chiusa regolarmente.
6. Quando la temperatura minima locale è inferiore a 4 ℃, è necessario adottare una protezione isolante;Poiché la valvola di estremità deve essere utilizzata con il riscaldamento del tubo o della camicia, per evitare che la temperatura della parete del tubo sia inferiore a 0 ℃.
7. È severamente vietato installare e utilizzare nella tubazione sotto vibrazione o il rapido cambiamento della temperatura del fluido.
8. La condizione operativa deve essere coerente con i requisiti della specifica di prestazione
