Dettagli:
Termini di pagamento e spedizione:
|

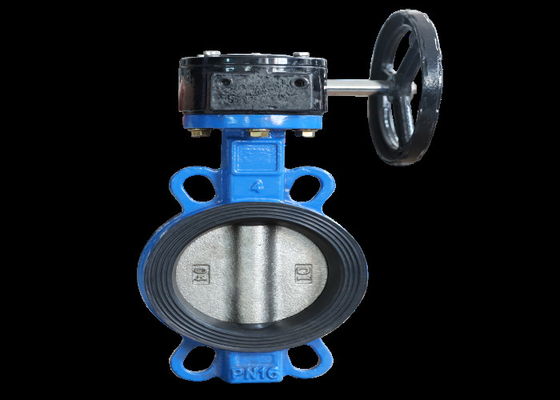

| Nome di prodotto: | Valvola a farfalla del wafer | Materiale del corpo: | Ferro duttile del ghisa |
|---|---|---|---|
| temperatura: | ≤80℃ | medium: | acqua |
| Colore: | BLU, su misura | Potere: | ingranaggio a vite guidato |
| Pressione: | 1.0/1.6Mpa | collegamento: | Wafer |
| Dimensione: | DN50~DN300 | stelo: | acciaio inossidabile |
| Evidenziare: | Ingranaggio a vite della valvola a farfalla di Pinless,Ingranaggio a vite della valvola a farfalla del ghisa,Tipo valvola a farfalla del wafer dell'ingranaggio a vite |
||
Il piatto di farfalla della valvola a farfalla del wafer è installato nella direzione del diametro della conduttura. Nel canale cilindrico del corpo della valvola a farfalla, il piatto di farfalla a forma di disco gira intorno all'asse con un angolo di rotazione di 0 ° - il ° 90, che può svolgere il ruolo del regolamento di flusso. Quando il piatto di farfalla gira a ° 90, la valvola raggiunge l'apertura massima. La valvola a farfalla del wafer presenta i vantaggi della struttura semplice, di piccolo volume e del peso leggero. È composta soltanto di alcune parti. Inoltre, può essere aperta rapidamente e chiusa girando il ° 90, che è semplice funzionare. Allo stesso tempo, la valvola ha buone caratteristiche del comando idraulico.
①La progettazione unica dell'eccentricità a tre corsie non fa trasmissione di attrito fra le superfici di tenuta e prolunga il tempo di impiego della valvola.
②Guarnizione elastica generata da coppia di torsione.
③La progettazione cuneiforme ingegnosa permette alla valvola di avere la funzione di sigillatura automatica di chiusura sempre più strettamente e c'è compensazione e perdita zero fra le superfici di tenuta.
④Piccolo volume, operazione leggera e leggera ed installazione facile.
⑤I dispositivi pneumatici ed elettrici possono essere configurati secondo le esigenze degli utenti soddisfare le esigenze di telecomando e di controllo di programma.
⑥Il materiale delle parti di ricambio può essere applicabile ai vari media e può essere allineato per protezione contro la corrosione (che allinea F46, gxpp, Po, ecc.).
⑦Diversificazione continua della struttura: morsetto, flangia e saldatura di testa.
La lunghezza strutturale della valvola aderirà alle disposizioni di gb12221-1989 e la dimensione del collegamento della flangia aderirà alle disposizioni di JB/t79-1994
| Corpo | Ghisa/ferro duttile |
| Disco | Ferro duttile/acciaio inossidabile |
| Gambo | Acciaio inossidabile |
| Seat | EPDM/NBR/PTFE |
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
