Dettagli:
Termini di pagamento e spedizione:
|

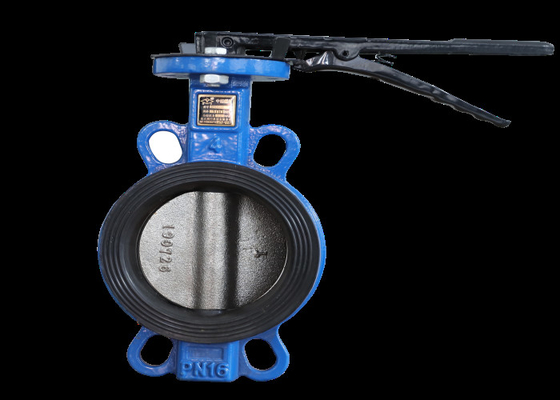

| Nome di prodotto: | Valvola a farfalla del wafer | Collegamento: | Wafer |
|---|---|---|---|
| Colore: | BLU, su misura | Dimensione: | DN40 a DN600 |
| Pressione di esercizio: | 1.0-1.6Mpa (10-25bar) | Maniglia: | Ferro |
| stelo: | acciaio inossidabile | Potere: | handel |
| Seat: | EPDM /NBR/PTFE | Materiale del corpo: | Rivesta di ferro/ferro duttile |
| Evidenziare: | Valvola a farfalla del wafer di Pinless,Valvola a farfalla del wafer del ghisa,Valvola a farfalla di Pinless della maniglia |
||
Il piatto di farfalla della valvola a farfalla del wafer è installato nella direzione del diametro della conduttura. Nel canale cilindrico del corpo della valvola a farfalla, il piatto di farfalla a forma di disco gira intorno all'asse con un angolo di rotazione di 0 ° - il ° 90, che può svolgere il ruolo del regolamento di flusso. Quando il piatto di farfalla gira a ° 90, la valvola raggiunge l'apertura massima. La valvola a farfalla del wafer presenta i vantaggi della struttura semplice, di piccolo volume e del peso leggero. È composta soltanto di alcune parti. Inoltre, può essere aperta rapidamente e chiusa girando il ° 90, che è semplice funzionare. Allo stesso tempo, la valvola ha buone caratteristiche del comando idraulico.
Quale della valvola a farfalla comune e della valvola a saracinesca con la stessi pressione nominale e diametro nominale ha migliore tenuta e non è facile da colare?
La tenuta della valvola a saracinesca è migliore di quella della valvola a farfalla, ma alcuni produttori hanno buon sigillando la prestazione della valvola a farfalla.
La valvola a saracinesca ha grande volume ed occupa il grande spazio.
La valvola a farfalla ha il piccolo volume e piccolo spazio.
La selezione specifica dovrebbe anche considerare la temperatura del medium, del sigillamento e di imballaggio della valvola.
Le valvole a farfalla con il diametro nominale maggior di 50 sono specificate nella specificazione.
La valvola a farfalla manuale ad alto rendimento adotta un doppio eccentrico e una struttura di sigillatura ellittica del cono propenso speciale. Il modello di utilità risolve lo svantaggio che la superficie di tenuta della valvola a farfalla eccentrica tradizionale è ancora nell'attrito del contatto di scivolamento al momento dell'apertura e della chiusura dei 0 ° ~ il ° 10, realizza l'effetto che la superficie di tenuta del piatto di farfalla è separata al momento dell'apertura e l'effetto di sigillatura è chiuso al momento del contatto di chiusura, in modo da prolungare il tempo di impiego e raggiungere la migliore prestazione di sigillatura.
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
