Dettagli:
Termini di pagamento e spedizione:
|

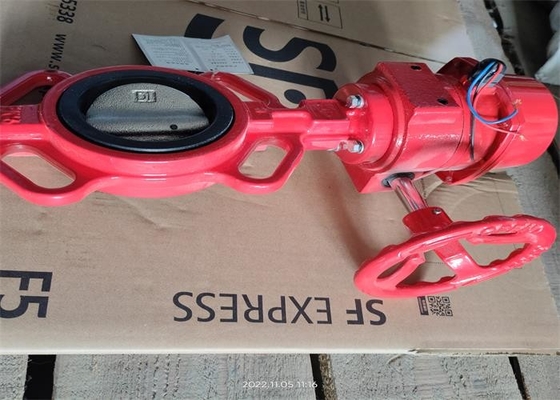

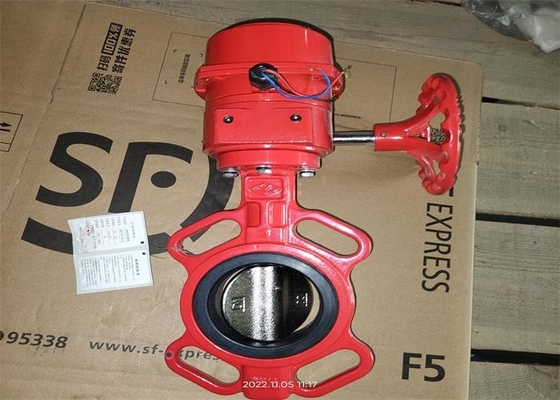

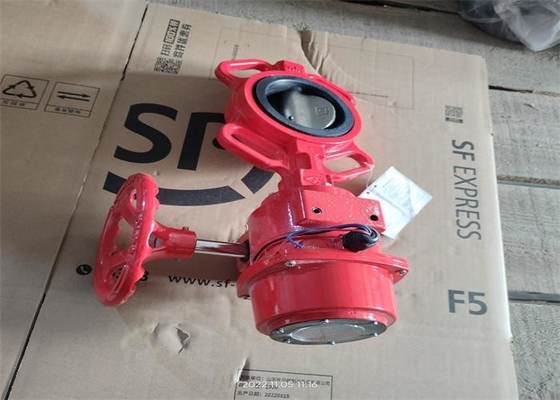

| Nome di prodotto: | Valvole di protezione antincendio | Materiale del corpo: | Ferro duttile |
|---|---|---|---|
| Nome della valvola: | Valvola a farfalla | Tempreature di lavoro: | ≤80℃ |
| Pressione di esercizio: | mpa 1,6 | Colleghi il tipo: | WAFER |
| Mezzo adatto: | Acqua | Colore del corpo: | Colore rosso |
| Evidenziare: | valvola a farfalla del wafer di 80mm,valvola a farfalla duttile del wafer del ferro,valvole di protezione antincendio di 80mm |
||
La valvola può essere ampiamente usata nel sistema di acqua pulita della rete di tubazioni municipale, nel sistema del riscaldamento dell'acqua, nella costruzione ed in altre industrie. Può non solo collegare o tagliare il medium, ma anche regolare rapidamente rapidamente il flusso medio. La valvola può essere utilizzata sulla conduttura o sull'attrezzatura del medium non corrosivo per intercettare, collegare e regolare il flusso.
Quando la maniglia della valvola è girata da ° 90, l'asse della valvola inoltre gira. L'asse della valvola guida il piatto di farfalla per girare per aprirsi o vicino. Il quadrante ed il raduno della maniglia per regolare il flusso
| Tipo | DN | Ф | B | Z-Φd | L | |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| Nome di parte | Materiale della parte |
| Corpo | Ferro duttile |
| Seat | Iron+EPDM duttile |
| Disco | Ferro duttile |
| Gambo | Acciaio al carbonio, ss |
1. Le dimensioni strutturali aderiranno a GB/T12221, con la piccola operazione leggera e facile del volume.
2. La struttura adotta una struttura delle semiasse, che può essere aperta rapidamente quando funziona al ° 90; Il piatto del disco ha l'area ad alta resistenza e grande di flusso, la piccola resistenza corrente e risparmio energetico.
3. Il medium può attraversare entrambi i lati della valvola a farfalla della flangia in tutta la direzione per raggiungere lo scopo del collegamento o per tagliare.
1. La valvola è installata sulla conduttura per l'apertura e la chiusura e può anche essere usata per il regolamento e strozzare.
2. La valvola può essere installata in tutta la direzione.
3. Pulisca la cavità della valvola e del tubo prima di installazione.
4. La valvola sarà esente da grande forza esterna dopo installazione.
5. La valvola è installata sulla conduttura che è stata chiusa a lungo e dovrebbe essere aperta regolarmente e chiusa.
6. Quando la temperatura minima locale è più bassa del ℃ 4, la protezione dell'isolamento termico sarà effettuata; Come la valvola dell'estremità, il tubo o il rivestimento di rintracciamento sarà utilizzato affinchè riscaldare impedisca la temperatura della parete del tubo essere più basso di 0 ℃.
7. È proibito rigorosamente per installarlo ed usare sulla conduttura che è conforme alla vibrazione o alla variazione rapida di temperatura media.
8. Le condizioni di gestione saranno coerenti con i requisiti nella specificazione di prestazione
