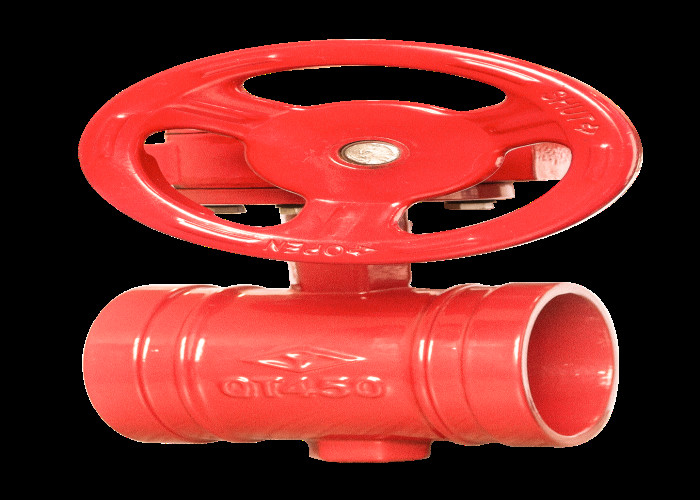

| Nome di prodotto: | Valvole di protezione antincendio | Potere: | Verme |
|---|---|---|---|
| collegamento: | fessura per carta | guarnizione: | NBR /EPDM |
| Pressione di esercizio: | 1.0~1.6mpa | temperatura: | 0~80℃ |
| medium: | acqua | colore: | Rosso |
| Evidenziare: | Valvola a farfalla scanalata ferro duttile,Valvola a farfalla scanalata verme,Valvola a farfalla dell'ingranaggio a vite della fessura per carta |
||
La valvola a farfalla scanalata adotta l'ingranaggio a vite e l'ingranaggio a vite continua e poi la camma gira per premere o liberare il contatto sul dispositivo del segnale secondo la posizione predeterminata ed i segnali elettrici corrispondenti di "OFF" e di "ON" sono uscita per visualizzare l'apertura e stato di chiusura della valvola a farfalla. Le valvole a farfalla scanalate sono divise nelle valvole a farfalla scanalate maniglia e nelle valvole a farfalla scanalate turbina.
| DN | L | L1 | L2 | ф | ф1 | H | c |
| 65 | 103±2 | 14,5 | 9,5 | 71,6 | 76 | 178 | 200 |
| 80 | 103±2 | 14,5 | 9,5 | 84,6 | 89 | 202 | 245 |
| 100 | 118±2 | 16 | 9,5 | 109,6 | 114 | 222 | 280 |
| 125 | 128±2 | 16 | 9,5 | 135,6 | 140 | 233 | 280 |
| 150 | 150±2 | 16 | 9,5 | 160,6 | 165 | 257 | 280 |
| 1200 | 188±2 | 19 | 13 | 214 | 219 | 295 | 320 |
| Corpo | Ferro duttile |
| Disco | Ferro duttile /ss |
| Gambo | ss |
| Maniglia | acciaio |
| sedile | EPDM/NBR |
| Pressione nominale | 1.6mpa |
| Prova di Shell | 2,4 mpa (acqua) |
| Prova della guarnizione | 0.6mpa (gas) |
| Prova della guarnizione | mpa 1,76 (acqua) |
| Temperatura adatta | ≤80℃ |
| Medium adatto | acqua |
| angolo del piatto di farfalla | 90° |
