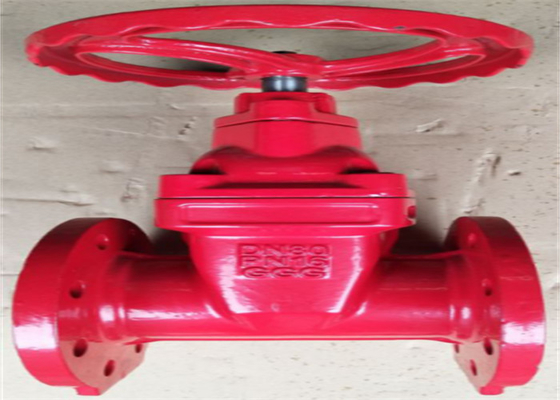

Ferro duttile dell'estremità della flangia della valvola a saracinesca del fuoco 1,6 valvole di protezione antincendio del Mpa

Introduzione

La valvola a saracinesca molle della guarnizione, la valvola industriale, la parte d'apertura e di chiusura della valvola a saracinesca molle della guarnizione è il portone. La direzione del movimento del portone è perpendicolare alla direzione fluida. La valvola a saracinesca può completamente essere aperta soltanto e completamente essere chiusa, non ha regolato e strozzato. La ram ha due superfici di tenuta. Le due superfici di tenuta della forma della valvola di RAM del modo più comunemente usata un cuneo e l'angolo di cuneo varia con i parametri della valvola. Il diametro nominale è DN50 ~ DN1200 e la temperatura di servizio: ℃ del ≤ 200.

Principio del prodotto

Il portone della valvola a saracinesca del cuneo può essere trasformato un tutto, che è chiamato valvola a saracinesca d'acciaio; Può anche essere trasformato una ram che può produrre la leggera deformazione per migliorare il suo manufacturability e per compensare la deviazione dell'angolo della superficie di tenuta nel processo d'elaborazione. Questo genere di ram è chiamato ram elastica.

Le valvole a saracinesca molli della guarnizione sono divise nelle valvole a saracinesca molli aumentanti della guarnizione del gambo e nelle valvole a saracinesca molli non aumentanti della guarnizione del gambo. Generalmente, ci sono fili trapezoidali sulla barretta di sollevamento. Attraverso il dado in mezzo alla ram e la scanalatura della guida sul corpo di valvola, il moto rotatorio è moto lineare trasformato, cioè, la coppia di torsione di funzionamento è spinta di funzionamento trasformata. Quando la valvola è aperta, quando l'altezza di elevazione della ram è uguale ai tempi di 1:1 il diametro della valvola, il canale fluido completamente è sbloccato, ma questa posizione non può essere controllata durante il funzionamento. Nell'uso reale, il vertice del gambo di valvola è usato come il segno, cioè, la posizione che non può essere aperta è usata come suo completamente posto vacante. Per considerare il fenomeno chiudente causato tramite il mutamento di temperatura, solitamente è aperta alla posizione di punta e poi ha girato indietro il giro 1/2-1 come la posizione della valvola completamente aperta. Di conseguenza, la posizione completamente aperta della valvola sarà determinata secondo la posizione di RAM (cioè colpo). Questo genere di valvola sarà installato generalmente orizzontalmente nella conduttura

Dimensione
