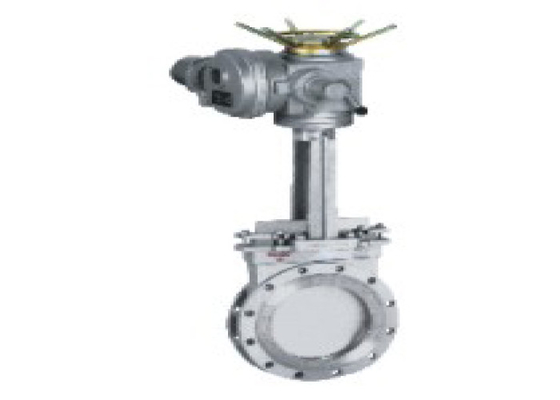

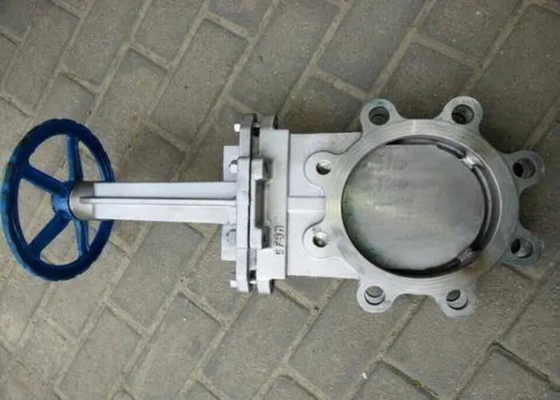

Dimensione 2" del acciaio al carbonio di pressione di JIS PN1.0/PN1.6 - 12" valvola a saracinesca del coltello

Introduzione

La valvola a saracinesca del coltello inoltre è conosciuta come la valvola a saracinesca del coltello, la valvola a saracinesca del coltello, la valvola dei residui e valvola dei residui. Le sue parti d'apertura e di chiusura sono portone. La direzione del movimento del portone è perpendicolare alla direzione fluida. Il medium è tagliato dal portone di bordo del coltello che può tagliare i materiali della fibra. Il portone ha due superfici di tenuta. Le due superfici di tenuta della forma della valvola del piatto del portone più comunemente usata un cuneo. L'angolo di cuneo varia con i parametri della valvola, il ° solitamente 5, il portone della valvola a saracinesca del coltello del cuneo può essere trasformato un tutto, che è chiamato valvola a saracinesca rigida; Può anche essere trasformato una ram che può produrre la leggera deformazione per migliorare il suo manufacturability e per compensare la deviazione dell'angolo della superficie di tenuta nel processo d'elaborazione. Questo genere di ram è chiamato ram elastica. Infatti, non c'è camera nel corpo di valvola. Il portone aumenta e cade nella scanalatura della guida laterale e strettamente è premuto sulla sede valvola dall'ansa al fondo. Se è necessario da raggiungere l'alta tenuta media, la sede valvola di sigillatura a forma di o può essere selezionata realizzare il sigillamento bidirezionale. La valvola a saracinesca del coltello ha il piccolo spazio dell'installazione, la pressione di esercizio bassa, non facili accumulare il varie ed il prezzo basso.

Quando la valvola a saracinesca del coltello è chiusa, la superficie di tenuta può essere sigillata soltanto dalla pressione media, cioè, la superficie di tenuta della valvola a saracinesca può essere premuta alla sede valvola dall'altro lato dalla pressione media assicurare il sigillamento della superficie di tenuta, che è autosigillante. La maggior parte delle valvole a saracinesca sono forzate sigillate, cioè, quando la valvola è chiusa, la valvola a saracinesca dovrebbe essere costretta alla sede valvola con forza esterna per assicurare il sigillamento della superficie di tenuta. Questo tipo di valvola sarà installato generalmente verticalmente nella conduttura.

Determinare modo di valvola a saracinesca del coltello: manuale, dente per catena, ingranaggi conici elettrici, pneumatici, idraulici, controllo, idraulico elettrico e pneumatico. Forma della valvola a saracinesca del coltello: gambo aumentante e gambo non aumentante. Materiale della valvola a saracinesca del coltello: ghisa, acciaio fuso, acciaio al carbonio, acciaio inossidabile, rivestimento del fluoro, ecc.

Guarnizione della valvola a saracinesca del coltello: guarnizione dura, guarnizione molle, guarnizione a un solo lato, guarnizione su due lati ed altri materiali.

Con i vantaggi di piccolo volume, di piccola installazione della resistenza di flusso, e dello smontaggio leggeri e facili, la valvola a saracinesca ultrasottile del coltello completamente risolve i problemi difficili di grande resistenza di flusso, installazione pesante e difficile e la grande superficie coperta della valvola a saracinesca comune, la valvola a saracinesca piana, valvola a sfera, la valvola d'arresto, la valvola di regolazione e la valvola a farfalla. Dopo l'emergenza della valvola a saracinesca del coltello, tantissime valvole d'arresto e valvole di regolazione generali sono state sostituite. Il più grande consumo del mondo di valvole a saracinesca del coltello è gli Stati Uniti ed il Giappone

Uso:

Questa valvola ampiamente si applica alle condutture quale il rifornimento idrico ed il drenaggio, la costruzione, il petrolio, il gas del carbone e chemicalindustry (gas naturale), l'alimento, la medicina, la centrale elettrica, la centrale atomica e lo scopo urbano etcfor di scarico di inquinamento di regolazione o di taglio del flusso contiene il vario medium, quali il granello spesso, il liquido appiccicoso e la contaminazione di galleggiamento ecc.

Struttura

Dimensioni

Istruzioni di operazione e dell'installazione

1. Prima che l'installazione della valvola a saracinesca del coltello, controlli la superficie di tenuta della cavità e della valvola e nessuna sporcizia o sabbia è permessa aderire;

2. I bulloni a tutte le parti di collegamento saranno stretti uniformemente;

3. Controlli che le parti d'imballaggio sono richieste per essere compresse per assicurare sia la tenuta dell'imballaggio che l'apertura flessibile della ram;

4. Prima dell'installazione della valvola, l'utente deve controllare il modello della valvola, dimensione del collegamento e prestare attenzione alla direzione di scorrimento media per assicurare la coerenza con i requisiti della valvola;

5. Nell'installare la valvola, l'utente deve riservare lo spazio necessario all'azionamento della valvola;

6. I collegamenti del dispositivo di azionamento devono essere effettuati secondo lo schema circuitale;

7. La valvola a saracinesca del coltello deve essere mantenuta regolarmente. Non è permessa scontrarsi e schiacciare a volontà, per non colpire il sigillamento.

Mantenga

1. Il volantino, la maniglia ed il meccanismo di trasmissione non sono permessi essere utilizzati per sollevare e la collisione è proibita rigorosamente.

2. Le doppie valvole a saracinesca saranno installate verticalmente (cioè il gambo di valvola è nella posizione verticale ed il volante è alla cima).

3. La valvola a saracinesca con la valvola di derivazione aprirà la valvola di derivazione prima dell'apertura (per equilibrare la differenza di pressione all'entrata ed allo sbocco e ridurre la forza d'apertura).

4. La valvola a saracinesca con il meccanismo di trasmissione sarà installata secondo le disposizioni del manuale dell'operazione del prodotto.

5. Se la valvola frequentemente è aperta e chiusa, lubrifichila almeno una volta al mese
