Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Valvola a sfera di galleggiamento | Colore: | La richiesta del cliente |
|---|---|---|---|
| Nome: | Valvola a sfera della flangia | Norma: | Norma di api |
| Dimensione: | DN15~DN150 | Materiale del corpo: | 304; Acciaio inossidabile |
| Collegamento: | flangia; Rf | Pressione di esercizio: | 1.0-1.6Mpa (10-25bar) |
| Evidenziare: | Valvola a sfera di galleggiamento della flangia a 4 pollici,Valvola a sfera di galleggiamento della flangia di acciaio inossidabile,Valvola a galleggiante flangiata a 4 pollici |
||

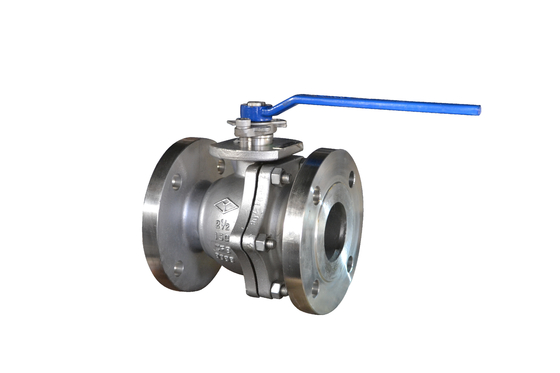

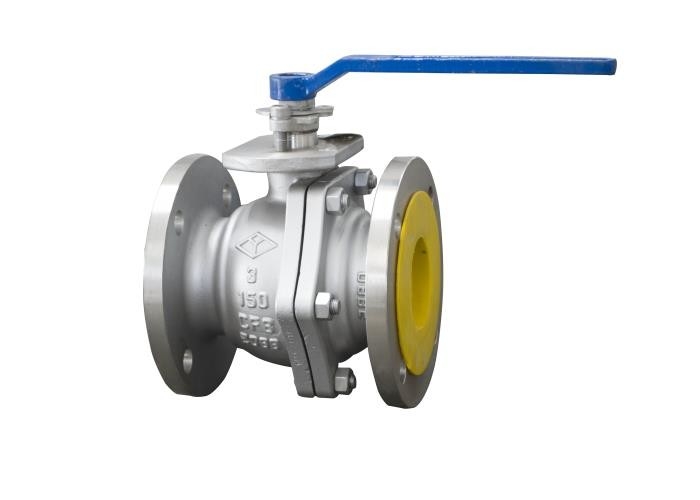

Le valvole a sfera flangiate di acciaio inossidabile richiedono soltanto una rotazione di 90 gradi e un piccolo momento rotazionale per chiudersi strettamente. La cavità di corpo completamente uguale della valvola per il medium fornisce poca resistenza, diritto attraverso il canale di flusso. Le valvole a sfera SONO CONSIDERATE GENERALMENTE IL PIÙ BENE PER l'APERTURA DIRETTA E CHIUDERSI, MA gli SVILUPPI RECENTI HANNO PROGETTATO LORO PER STROZZARE E la STRUTTURA DI CONTROLLO. La caratteristica principale della valvola a sfera è la suoi struttura compatta, facili da operare e mantiene, adatte ad acqua, solventi, acidi e gas naturale ed altri media di lavoro generali, ma anche adatto a condizioni sfavorevoli di lavoro dei media, quali il perossido di idrogeno dell'ossigeno, il metano e l'etilene. Il corpo di valvola a sfera può essere integrale, può anche combinarsi. Questo tipo di valvola sarà installato nella direzione orizzontale della conduttura.
Le valvole a sfera flangiate di acciaio inossidabile funzionano girando il gambo per aprire o bloccare la valvola. La luce del commutatore della valvola a sfera, piccola dimensione, può essere trasformata un grande calibro, il sigillamento affidabile, la struttura semplice, la manutenzione conveniente, superficie di tenuta e la superficie sferica è spesso nello stato chiuso, non facile essere erosione di media, è ampiamente usata in varie industrie
| Tipo | DN | L | D | D1 | D2 | f | Z-Φd | H | T |
| Q41F-150LBP | 1/2 | 108 | 89 | 60,5 | 35 | 1,6 | 4-Ф16 | 76 | 3,7 |
| 3/4 | 117 | 98 | 70 | 43 | 1,6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79,5 | 51 | 1,6 | 4-Ф16 | 90 | 4,2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1,6 | 4-Ф16 | 103 | 4,8 | |
| 1-1/2 | 165 | 125 | 98,5 | 73 | 1,6 | 4-Ф16 | 113 | 4,8 | |
| 2 | 178 | 150 | 120,4 | 92 | 1,6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139,7 | 105 | 1,6 | 4-Ф19 | 148 | 5,5 | |
| 3 | 203 | 190 | 152,4 | 127 | 1,6 | 4-Ф19 | 167 | 5,5 | |
| 4 | 229 | 230 | 190,5 | 157 | 1,6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215,9 | 186 | 1,6 | 8-Ф22 | 267 | 6,4 | |
| 6 | 394 | 280 | 241,3 | 216 | 1,6 | 8-Ф22 | 275 | 7 |
| Nome di parte | Materiale |
| Corpo | CF8 |
| Gambo, palla | F304 |
| Giunto circolare, imballaggio | PTFE |
| Errori possibili | La causa del guasto | Metodo di eliminazione dell'errore |
| 1. Perdita di superficie di tenuta | 1. Il bullone medio della flangia è sciolto. | 1. Stringa uniformemente il bullone medio della flangia. |
| 2. Danneggiamento di superficie di tenuta. | 2. Ripari la superficie di tenuta o sostituisca le parti. | |
| 2. Perdita d'imballaggio | 1. Imballaggio insufficiente. | riempitore 1.Add. |
| 2. L'imballaggio non è premuto strettamente. | 2.Press l'imballaggio strettamente. | |
| 3. Perdita alla bocca media | 1. Il cuscinetto medio della flangia è nocivo o invalido. | 1.Replace la guarnizione media della flangia. |
| 2. I bulloni medi della flangia non sono stretti. | 2.Tighten il bullone medio della flangia uniformemente. |
1. Questo prodotto dovrebbe essere tenuto in un magazzino asciutto e rigorosamente è proibito essere immagazzinato all'aperto.
2. Deposito a lungo termine, manutenzione regolare.
3. Questo prodotto può essere installato in tutta la posizione della conduttura o dell'attrezzatura, ma dovrebbe essere conveniente da aprirsi e chiudersi.
4. Prima di installazione, la prova di pressione dovrebbe essere effettuata per soddisfare le richieste prima di installazione.
5. La cavità della valvola e del tubo dovrebbe essere pulita prima di installazione.
6. Il prodotto non sarà sottoposto ad una grande forza esterna dopo installazione.
7. La posizione della maniglia indica se la valvola è aperta o chiusa. La maniglia si apre quando è piana con l'asse del tubo e si chiude quando è perpendicolare all'asse del tubo.
8. Le condizioni di gestione saranno coerenti con i requisiti della specificazione di prestazione
