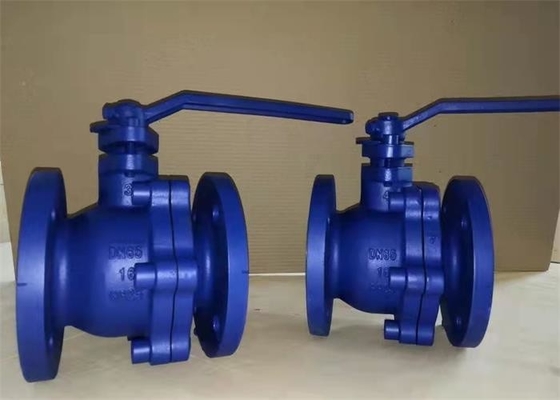

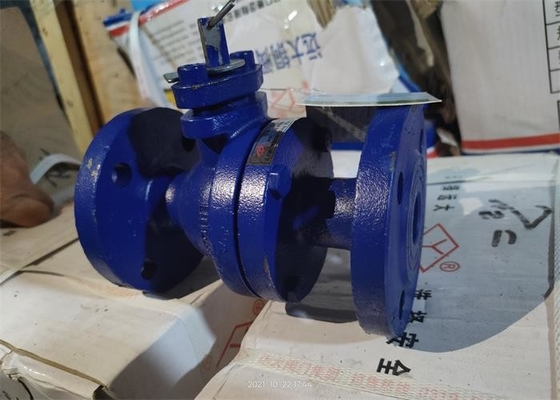

Valvola a sfera di galleggiamento di dimensione 80mm Grey Iron Material Water Medium

Principio di azione

La valvola è composta di corpo di valvola, la palla, il gambo di valvola, la ghiandola di imballaggio, il piatto di limite, maniglia e l'altro parallelo di asse delle parti, della maniglia e della conduttura alla valvola è nel posto vacante e nel perpendicolare di asse del tubo alla posizione chiusa, girando la maniglia 90 gradi per realizzare l'apertura e la chiusura

Dimensione del collegamento

Materiale principale della parte

La valvola caratterizza

1. Struttura semplice, buona tecnologia di fabbricazione, apertura flessibile e rapida e chiudersi, ampia gamma di applicazione.

2. Il gambo adotta la struttura di prevenzione delle eruzioni incontrollate per aumentare la sicurezza della valvola a sfera.

3. Il medium può entrare da entrambi i lati del corpo di valvola in tutta la direzione, può raggiungere lo scopo di accendere o di tagliare

Parametri tecnici

· Pressione nominale: 1.0/1.6MPa

· Diametro nominale: DN15-150mm

· Temperatura applicabile e medium: Il materiale principale è ghisa grigio: temperatura applicabile 0℃ ~ 120℃, medium applicabile: acqua; vapore saturo di ≤0.2MPa; olio generale di qualità di ≤1.4MPa.

· Progettazione e fabbricazione: Ferro di GB/T 15185 e valvola a sfera di rame

· Lunghezza della struttura: Lunghezza della struttura della valvola del metallo di GB/T 12221

· Estremità di collegamento: Flangia integrale del ghisa di GB/T 17241,6

· Ispezione e prova: Prova di pressione industriale della valvola GB/T13927

Precauzioni per stoccaggio, installazione ed uso

1. Struttura semplice, buona tecnologia di fabbricazione, apertura flessibile e rapida e chiudersi, ampia gamma di applicazione.

2. Il gambo adotta la struttura di prevenzione delle eruzioni incontrollate per aumentare la sicurezza della valvola a sfera.

3. Il medium può entrare da entrambi i lati del corpo di valvola in tutta la direzione, può raggiungere lo scopo di accendere o di tagliare.

Precauzioni per stoccaggio, installazione ed uso

1. Questa valvola è tenuta in un magazzino asciutto e rigorosamente è proibita per essere immagazzinata all'aperto.

2. Il deposito a lungo termine dovrebbe essere mantenuto regolarmente.

3. Il prodotto può essere installato in tutta la posizione ed in qualunque conduttura e le condizioni di lavoro dovrebbero essere coerenti con i requisiti nelle specifiche di prestazione.

4. Prima di installazione, la prova di pressione dovrebbe essere effettuata per soddisfare le richieste prima di installazione.

5. La cavità della valvola e del tubo dovrebbe essere pulita prima di installazione.

6. Dopo installazione, il prodotto non sarà sottoposto ad una grande forza esterna.

7. La direzione della maniglia dovrebbe essere coerente con la direzione della scanalatura quadrata del gambo.

8. Quando la temperatura minima locale è più bassa di 4℃, la protezione dell'isolamento dovrebbe essere fatta; Come la valvola dell'estremità, dovrebbe essere riscaldata con un tubo o un rivestimento per impedire la temperatura della parete del tubo la caduta sotto 0℃.

9. È proibito rigorosamente per installare ed utilizzare nella conduttura nell'ambito della vibrazione o nei cambiamenti rapidi nella temperatura media.
