Dettagli:
Termini di pagamento e spedizione:
|

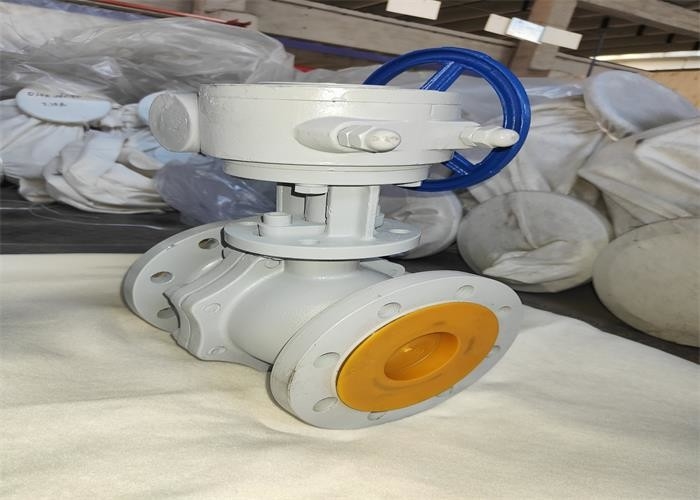

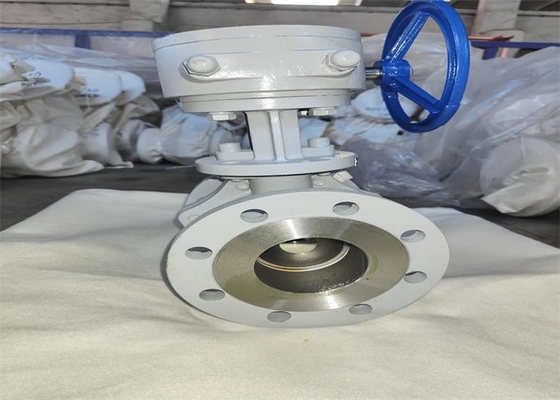

| Nome di prodotto: | valvola a sfera di galleggiamento | Colore: | Bianco, la richiesta del cliente |
|---|---|---|---|
| Dimensione: | DN50~DN250 | Medium: | Olio, acqua |
| Pressione di esercizio: | 1.6~2.5 Mpa | Potere: | Motorizzato |
| Temperatura dei media: | Temperatura elevata | Guarnizione: | PTFE |
| Evidenziare: | Valvola a sfera di galleggiamento a 2 pollici,valvola a sfera di galleggiamento di modo dell'azionamento della turbina,valvola di galleggiamento di acciaio al carbonio a 2 pollici |
||
·Progettazione e fabbricazione: Il GB/T 12237 flangiato e l'estremità hanno saldato le valvole a sfera
·Lunghezza strutturale: Lunghezza strutturale di GB/T 12221 delle valvole del metallo
·Estremità del collegamento: Flangia integrale del tubo d'acciaio di GB/T 9113,1
·Ispezione e prova: Ispezione di GB/T 26480 e prova delle valvole
| Tipo | DN | L | φ4 | φ3 | φ2 | BF | Z-Φd | H |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Parte principale | Materiale |
| Corpo | WCB |
| Gambo, palla | 2Cr13 |
| Guarnizione, imballante | PTFE |
Errori e metodi di eliminazione possibili
| Errori possibili | Causa di guasto | Metodo di eliminazione dell'errore |
| Perdita di superficie di tenuta | 1. I bulloni medi della flangia sono sciolti. 2. La superficie di tenuta è danneggiata. |
1. Stringa anche i bulloni medi della flangia. 2. disposizione la superficie di tenuta o sostituire le parti. |
| Perdita d'imballaggio | 1. Imballaggio insufficiente. 2. l'imballaggio non è compresso. |
1. Aggiunga il riempitore. 2. imballaggio compatto |
| Perdita alla bocca media | 1. Il cino cuscinetto francese è nocivo o invalido. 2. I bulloni medi della flangia non sono stretti. |
1. Sostituisca la guarnizione media della flangia. 2. anche stringere i bulloni medi della flangia |
1. Il prodotto sarà immagazzinato in un magazzino asciutto e non sarà immagazzinato all'aperto.
2. Per deposito a lungo termine, la manutenzione regolare è richiesta.
3. Questo prodotto può essere installato a tutta la posizione della conduttura o dell'attrezzatura, ma dovrebbe essere facile da aprirsi e chiudersi.
4. la prova di pressione sarà effettuata prima di installazione e l'installazione può essere effettuata soltanto se soddisfa le richieste.
5. pulisca la cavità della valvola e del tubo prima di installazione.
6. Il prodotto non sarà sottoposto a grande forza esterna dopo installazione.
7. La posizione della maniglia indica che la valvola è aperta o chiusa. La maniglia è aperta quando è parallela all'asse della conduttura ed è chiusa quando è perpendicolare all'asse della conduttura.
8. Le condizioni di gestione saranno coerenti con i requisiti delle specifiche di prestazione.
