Dettagli:
Termini di pagamento e spedizione:
|

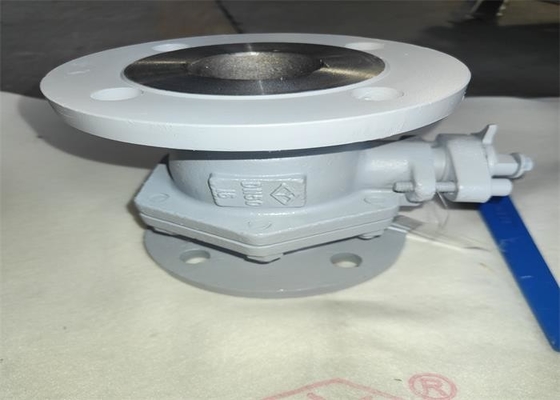

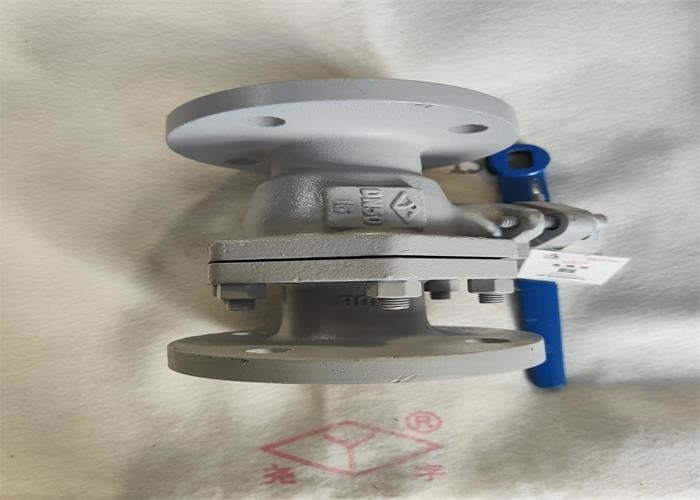

| Nome di prodotto: | valvola a sfera di galleggiamento | Pressione: | 2.5Mpa, alta pressione |
|---|---|---|---|
| Materiale: | Colata; CS | Colore: | La richiesta del cliente; Bianco grigio |
| Collegamento: | flangia; Rf | Dimensione: | DN15~DN200 |
| Medium: | Acqua, olio, vapore | Potere: | Maniglia |
| Evidenziare: | oleodotti che fanno galleggiare valvola a sfera,valvola a sfera di galleggiamento 2.5mpa,condutture dell'acqua che fanno galleggiare valvola a sfera |
||
·Progettazione e fabbricazione: Valvola a sfera GB/t12237
·Lunghezza strutturale: Lunghezza strutturale GB/t12221 delle valvole del metallo
·Estremità del collegamento: Flangia integrale del tubo d'acciaio di GB/T 9113
·Ispezione e prova: Ispezione di GB/T 26480 e prova delle valvole
| Nome di parte | Materiale |
| Corpo | WCB |
| Gambo, palla | 2Cr13 |
| Guarnizione, imballaggio | PTFE |
| Tipo | DN | L | D | D1 | D2 | BF | Z-Φd | H |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| Errori possibili | Causa di guasto | Metodo di eliminazione dell'errore |
| Perdita di superficie di tenuta |
1. I bulloni medi della flangia sono sciolti. 2. La superficie di tenuta è danneggiata. |
1. Stringa anche i bulloni medi della flangia. 2. Sistemi la superficie di tenuta o sostituisca le parti. |
| Perdita d'imballaggio |
1. Imballaggio insufficiente. 2. L'imballaggio non è compresso. |
1. Aggiunga il riempitore. 2. Comprima l'imballaggio |
| Perdita alla bocca media |
1. Il cino cuscinetto francese è nocivo o invalido. 2. I bulloni medi della flangia non sono stretti. |
1. Sostituisca la guarnizione media della flangia. 2. Stringa anche i bulloni medi della flangia. |
1. Il prodotto sarà immagazzinato in un magazzino asciutto e non sarà immagazzinato all'aperto.
2. Per deposito a lungo termine, la manutenzione regolare è richiesta.
3. Questo prodotto può essere installato a tutta la posizione della conduttura o dell'attrezzatura, ma dovrebbe essere facile da aprirsi e chiudersi.
4. La prova di pressione sarà effettuata prima di installazione e l'installazione può essere effettuata soltanto se soddisfa le richieste.
5. Pulisca la cavità della valvola e del tubo prima di installazione.
6. Il prodotto non sarà sottoposto a grande forza esterna dopo installazione.
7. La posizione della maniglia indica che la valvola è aperta o chiusa. La maniglia è aperta quando è parallela all'asse della conduttura ed è chiusa quando è perpendicolare all'asse della conduttura.
8. Le condizioni di gestione saranno coerenti con i requisiti delle specifiche di prestazione.
