Dettagli:
Termini di pagamento e spedizione:
|

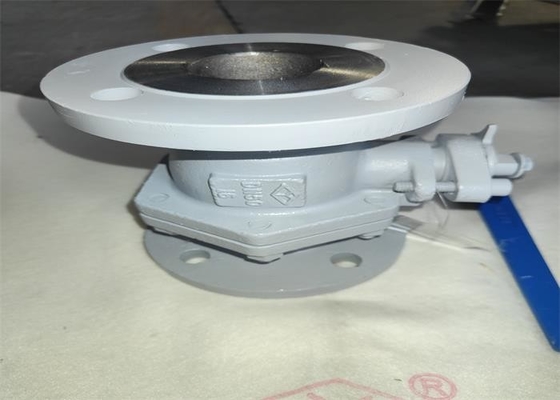

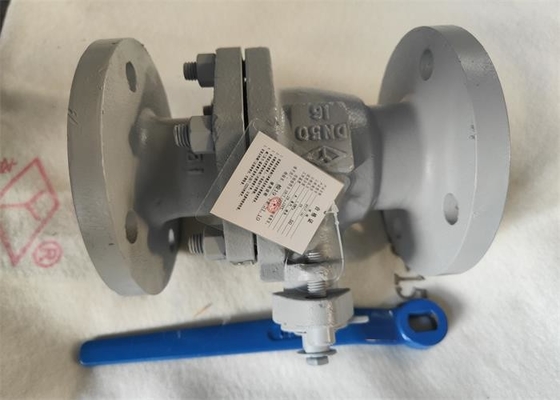

| Nome di prodotto: | valvola a sfera di galleggiamento | Ente materiale: | Acciaio al carbonio, CS |
|---|---|---|---|
| Dimensione: | DN15~DN300 | Collegamento: | flangia; Rf |
| Medium: | Olio, acqua | Pressione di esercizio: | 1.0-1.6Mpa (10-25bar) |
| Norma: | Norma di GB | Temperatura dei media: | Temperatura media |
| Evidenziare: | Tipo di galleggiamento della valvola a sfera di acciaio al carbonio,GB di tipo di galleggiamento della valvola a sfera standard,valvola a sfera di galleggiamento dn80 |
||
Questa valvola è adatta ad apertura e la chiusura degli oleodotti dell'acqua, del vapore e, materiale della parte principale è il acciaio al carbonio WCB, il ℃ applicabile del ≤ 150 della temperatura, medium applicabile: acqua, petrolio e vapore.
| Tipo | DN | L | D | D1 | D2 | BF | Z-Φd | H |
| Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Parte principale | Materiale |
| Corpo | WCB |
| Gambo, palla | 2Cr13 |
| Guarnizione, imballante | PTFE |
Errori e metodi di eliminazione possibili
| Errori possibili | Causa di guasto | Metodo di eliminazione dell'errore |
| Perdita di superficie di tenuta |
1. I bulloni medi della flangia sono sciolti. |
1. Stringa anche i bulloni medi della flangia. |
| Perdita d'imballaggio |
1. Imballaggio insufficiente. |
1. Aggiunga il riempitore. |
| Perdita alla bocca media |
1. Il cino cuscinetto francese è nocivo o invalido. |
1. Sostituisca la guarnizione media della flangia. |
1. Il prodotto sarà immagazzinato in un magazzino asciutto e non sarà immagazzinato all'aperto.
2. Per deposito a lungo termine, la manutenzione regolare è richiesta.
3. Questo prodotto può essere installato a tutta la posizione della conduttura o dell'attrezzatura, ma dovrebbe essere facile da aprirsi e chiudersi.
4. la prova di pressione sarà effettuata prima di installazione e l'installazione può essere effettuata soltanto se soddisfa le richieste.
5. pulisca la cavità della valvola e del tubo prima di installazione.
6. Il prodotto non sarà sottoposto a grande forza esterna dopo installazione.
7. La posizione della maniglia indica che la valvola è aperta o chiusa. La maniglia è aperta quando è parallela all'asse della conduttura ed è chiusa quando è perpendicolare all'asse della conduttura.
8. Le condizioni di gestione saranno coerenti con i requisiti delle specifiche di prestazione.
