| Nome di prodotto: | valvola a sfera di galleggiamento | Potere: | Maniglia |
|---|---|---|---|
| Pressione: | 150LB | Temperatura dei media: | -29~150℃ |
| Medium: | acqua, olio, vapore | Colore: | La richiesta del cliente |
| Materiale della palla: | F304 | Dimensione del porto: | 1/2 " ~8" |
| Evidenziare: | valvola di galleggiamento dell'acqua a 4 pollici,valvola di galleggiamento flangiata a 4 pollici,Valvola a sfera di galleggiamento 150LB |
||
Questa valvola è adatta ad apertura ed a chiusura degli oleodotti dell'acqua, del vapore e.

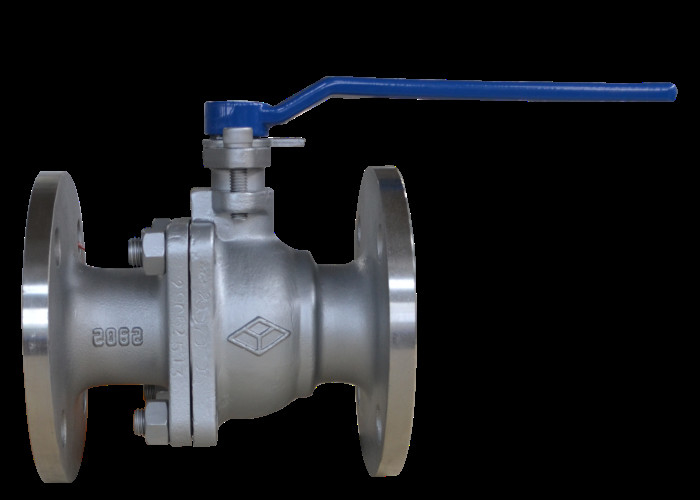

La valvola è composta di corpo di valvola, di palla, di gambo di valvola, di maniglia e di altre parti. Il gambo di valvola gira girando la maniglia
il ° 90, la barretta della valvola guida la palla per girare da ° 90 per realizzare l'apertura e la chiusura.
| Tipo | Pressione (libbre) | pressione di prova | temperature℃ adatto | medium adatto | |
| forza (acqua) (MPa) | guarnizione (acqua) (MPa) | ||||
| Api (B) Q41F-150Lb (C) | 150 | 3,0 | 2,2 | ≤150℃ | acqua, vapore, olio |
·Progettazione e fabbricazione: Api 6D
·Lunghezza della struttura: Api 6D
·Estremità del collegamento: ASME B16.5
·Ispezione e prova: Api 6D
| Nome di parte | Materiale |
| Corpo | ASTM A216 WCB |
| Gambo, palla | ASTM A182 F304 |
| Guarnizione, imballante | PTFE |
| DN | L | D | D1 | D2 | b | NH | f | H |
| 15 | 108 | 90 | 60,3 | 35 | 8,0 | 4-ф16 | 1,6 | 105 |
| 20 | 117 | 100,0 | 70 | 43 | 9,0 | 4-ф16 | 1,6 | 106 |
| 25 | 127 | 110 | 79,4 | 51 | 9,6 | 4-ф16 | 1,6 | 121 |
| 32 | 140 | 115 | 89 | 63,5 | 11,2 | 4-ф16 | 1,6 | 131 |
| 40 | 165 | 125 | 98,4 | 73,2 | 12,7 | 4-ф16 | 1,6 | 135 |
| 50 | 178 | 150 | 120,7 | 92 | 14,3 | 4-ф19 | 1,6 | 146 |
| 65 | 190 | 180 | 139,7 | 104,7 | 16,0 | 4-ф19 | 1,6 | 170 |
| 80 | 203 | 190 | 152,5 | 127 | 17,5 | 4-ф19 | 1,6 | 189 |
| 100 | 229 | 230 | 190,5 | 157,2 | 22,3 | 8-ф16 | 1,6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1,6 | 235 |
| 150 | 394 | 280 | 241,5 | 216 | 23,9 | 8-ф22 | 1,6 | 285 |
| 200 | 457 | 345 | 298,5 | 270 | 27,0 | 8-ф22 | 1,6 | 428 |
| Errori possibili | Causa di guasto | Metodo di eliminazione dell'errore |
| Perdita di superficie di tenuta |
1. I bulloni medi della flangia sono sciolti. 2. La superficie di tenuta è danneggiata. |
1. Stringa anche i bulloni medi della flangia. 2. Sistemi la superficie di tenuta o sostituisca le parti. |
| Perdita d'imballaggio |
1. Imballaggio insufficiente. 2. L'imballaggio non è compresso. |
1. Aggiunga il riempitore. 2. Comprima l'imballaggio. |
| Perdita alla bocca media |
1. Il cino cuscinetto francese è nocivo o invalido. 2. I bulloni medi della flangia non sono stretti. |
1. Sostituisca la guarnizione media della flangia. 2. Stringa anche i bulloni medi della flangia.
|
1. Il prodotto sarà immagazzinato in un magazzino asciutto e non sarà immagazzinato all'aperto.
2. Per deposito a lungo termine, la manutenzione regolare è richiesta.
3. Questo prodotto può essere installato a tutta la posizione della conduttura o dell'attrezzatura, ma dovrebbe essere facile da aprirsi e chiudersi.
4. La prova di pressione sarà effettuata prima di installazione e l'installazione può essere effettuata soltanto se soddisfa le richieste.
5. Pulisca la cavità della valvola e del tubo prima di installazione.
6. Il prodotto non sarà sottoposto a grande forza esterna dopo installazione.
7. La posizione della maniglia indica che la valvola è aperta o chiusa. La maniglia è aperta quando è parallela all'asse della conduttura ed è chiusa quando è perpendicolare all'asse della conduttura.
8. Le condizioni di gestione saranno coerenti con i requisiti delle specifiche di prestazione.
