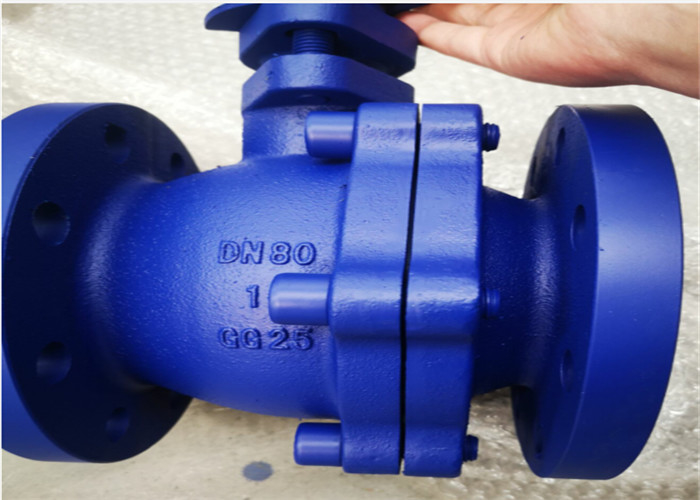

| Nome di prodotto: | valvola a sfera di galleggiamento | Materiale del corpo: | Ghisa grigio; |
|---|---|---|---|
| Collegamento: | flangia; Rf | Medium: | Acqua |
| Colore: | blu, la richiesta del cliente | Pressione: | Pressione bassa, 1.6MPa |
| Potere: | Maniglia | Temperatura dei media: | -20~100℃ |
| Evidenziare: | valvola di ritenuta di galleggiamento degli ss 201,valvola di ritenuta di galleggiamento della flangia del ferro,valvola a sfera di galleggiamento degli ss 201 |
||
Questa valvola è utilizzata per l'apertura e la chiusura della conduttura media non corrosiva
| Estremità della flangia | En 1092-2 |
| DN15-DN100 faccia a faccia | DIN3202 F4 |
| DN125-DN250 faccia a faccia | DIN3202 F5 |
| Progettazione e fabbricazione | BACCANO 3357 |
| Pressione di Norminal (MPA) | 1,6 |
| Prova di Shell (acqua) | 2.5Mpa |
| Prova della guarnizione (acqua) | 1.8mpa |
| Prova della guarnizione (aria) | 0.6mpa |
| Temperatura | -10℃ a 150℃ |
| Medium adatto: | acqua |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102,0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122,0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |
La valvola è composta di corpo di valvola, di palla, di gambo di valvola, di ghiandola di imballaggio, di piatto di limite, di maniglia e di altre parti. Il parallelo della maniglia all'asse della conduttura indica che la valvola è nel posto vacante ed il perpendicolare all'asse della conduttura indica che la valvola è nella posizione chiusa. L'apertura e chiudersi possono essere realizzate girando il ° della maniglia 90
