Dettagli:
Termini di pagamento e spedizione:
|

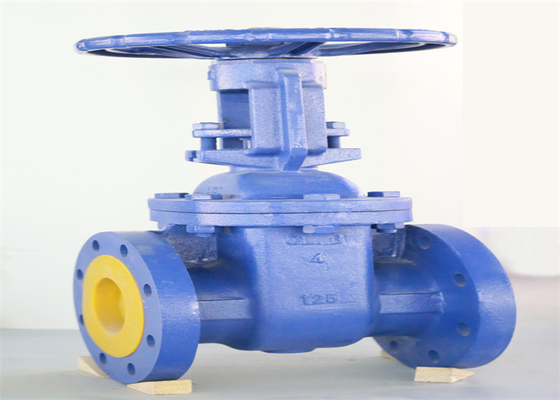

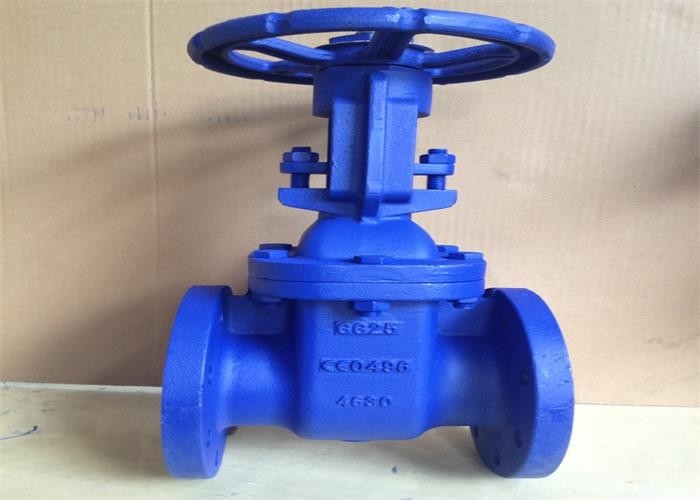

| Nome di prodotto: | Valvola a saracinesca flangiata | Colore: | La richiesta del cliente, blu |
|---|---|---|---|
| Norma di progettazione: | EN 1171 DELLE BS | Tipo: | os& y, gambo aumentante |
| Medium: | olio dell'acqua | Collegamento: | Estremità della flangia |
| Dimensione: | DN50-300 | Materiale: | Ferro duttile; Ghisa |
| Pressione: | Pressione media | Temperatura dei media: | Temperatura media |
| Evidenziare: | valvola a saracinesca standard delle BS con la flangia,valvola a saracinesca dn80 con la flangia,la valvola a saracinesca dn80 ha flangiato |
||
La valvola può essere utilizzata per l'apertura e la chiusura sulle condutture e sulle attrezzature con il medium non corrosivo e non è usata generalmente per strozzare.
La parte principale è fatta di ghisa grigio e la temperatura applicabile per il sigillamento di rame è -10 ℃ ~ ℃ 200; Medium applicabile: acqua e vapore.
La temperatura applicabile della guarnizione del ferro è -10 ℃ ~ ℃ 100; Medium applicabile: olio generale.
1. forma semplice, buon manufacturability, ampia gamma di applicazione ed installazione facile.
2. la struttura è ragionevole e compatta, il volume è piccolo ed il pezzo di chiusura (RAM) adotta la struttura del cuneo, che può compensare automaticamente la deformazione del corpo di valvola causato dal carico o dalla temperatura anormale durante il funzionamento ed il sigillamento è sicuro ed affidabile.
3. il medium può entrare in tutta la direzione da entrambi i lati della valvola a saracinesca per raggiungere lo scopo del collegamento o della sconnessione.
1. la valvola è flangia collegata;
2. la valvola è composta di corpo di valvola, di cofano, di portone, di barretta della valvola, di volantino e di altre parti. Girando il volantino,
Gli aumenti o le cadute della barretta della valvola, così guidando la ram per aumentare o cadere, facendo un perpendicolare lineare di spostamento al liquido,
per raggiungere lo scopo di apertura e di chiusura.
| Guasto possibile | Causa di guasto | Metodo di eliminazione |
| Perdita di superficie di tenuta | 1. la sporcizia ed altri oggetti sono mescolati fra le superfici di tenuta. | 1 pulisce la sporcizia sulla superficie di tenuta. |
| 2. la superficie di tenuta è danneggiata. | 2. corregga ancora la superficie di tenuta. | |
| Perdita d'imballaggio | 1. la copertura d'imballaggio non è compressa. | 1. stringa uniformemente i dadi per comprimere l'imballaggio. |
| 2. imballaggio insufficiente. | 2. aggiunga il riempitore. | |
| 3. guasto d'imballaggio. | 3. sostituisca con il nuovo imballaggio. | |
| Perdita della superficie di tenuta del collegamento della flangia | 1. i bulloni della flangia non sono stretti o la tenuta è irregolare | 1. stringa uniformemente e simmetricamente i bulloni. |
| 2. la superficie di tenuta del collegamento è danneggiata | 2. refinish la superficie di tenuta della flangia. |
| DN (millimetro) | DN | L | D | D1 | D2 | b | f | z-d | D0 | Hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
