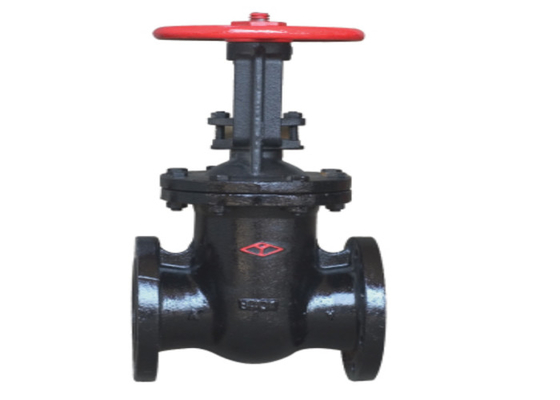

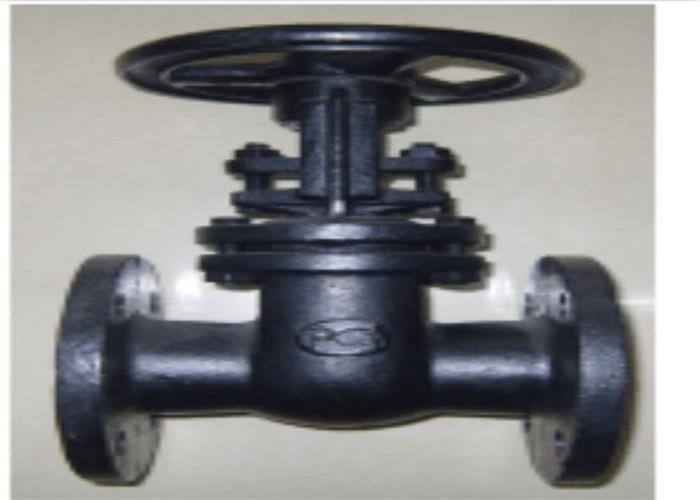

Il volante grigio PN10/16 del GOST di /HT200 del ghisa ha flangiato valvola a saracinesca

Introduzione

La parte d'apertura e di chiusura della valvola a saracinesca dell'acciaio fuso è il portone e la direzione del movimento del portone è perpendicolare alla direzione fluida. La valvola a saracinesca può completamente essere aperta soltanto e chiusa, non ha regolato e strozzato. La ram ha due superfici di tenuta. Il modo più comunemente usato è che le due superfici di tenuta della forma della valvola della ram un cuneo. L'angolo di cuneo varia con i parametri della valvola, solitamente 50. Quando la temperatura media non è alta, è 2 ° 52'. Il portone della valvola a saracinesca del cuneo può essere trasformato un tutto, che è chiamato valvola a saracinesca rigida; Può anche essere trasformato una ram che può produrre la leggera deformazione per migliorare il suo manufacturability e per compensare la deviazione dell'angolo della superficie di tenuta nel processo d'elaborazione. Questo genere di ram è chiamato ram elastica.

Classificazione

Valvola a saracinesca dell'acciaio fuso: diviso nella valvola a saracinesca di acciaio al carbonio, nella valvola a saracinesca di acciaio inossidabile, nella valvola a saracinesca d'acciaio bassolegata (l'acciaio al molibdeno resistente ad alta temperatura del cromo appartiene a questa categoria), nella valvola a saracinesca d'acciaio di bassa temperatura, ecc.

Ci sono inoltre vari gradi d'acciaio specifici sotto le varie valvole a saracinesca dell'acciaio fuso, che sono comunemente usate come segue:

1. I gradi fondenti delle valvole a saracinesca del acciaio al carbonio includono: WCA, WCB, WCC, LCB, ecc; Temperatura applicabile - 46 ℃ ~ ℃ 425.

2. Gradi fondenti delle valvole a saracinesca di acciaio inossidabile: acciaio inossidabile 301, acciaio inossidabile CF8 (che corrispondono a forgiare acciaio inossidabile 304), acciaio inossidabile di CF8M (che corrispondono a forgiare acciaio inossidabile 316), ecc; Temperatura applicabile - 198 ℃ ~ ℃ 816.

3. L'acciaio bassolegato è diviso nell'acciaio legato ad alta temperatura e nell'acciaio bassolegato ad alta resistenza, fra quale acciaio legato ad alta temperatura spesso è chiamato acciaio al molibdeno del cromo.

Gradi fondenti delle valvole a saracinesca dell'acciaio al molibdeno del cromo: zg1cr5mo, zg15cr1mov, temperatura applicabile di ZG20CrMoV, di wc6, di wc9, di c12a, ecc.: 550 ℃ ~ ℃ 750.

La temperatura applicabile di ogni marca specifica di materiale è differente, che sarà selezionata secondo le condizioni di lavoro reali.

Installazione ed uso

1. Prima di installazione, controlli la cavità della valvola, la superficie di tenuta ed altre parti e nessuna sporcizia o sabbia è permessa aderire;

2. I bulloni a tutte le parti di collegamento saranno stretti uniformemente;

3. Controlli che le parti d'imballaggio sono richieste per essere compresse per assicurare sia la tenuta dell'imballaggio che l'apertura flessibile della ram;

4. Prima dell'installazione della valvola, l'utente deve controllare il modello della valvola, dimensione del collegamento e prestare attenzione alla direzione di scorrimento media per assicurare la coerenza con i requisiti della valvola;

5. Nell'installare la valvola, l'utente deve riservare lo spazio necessario all'azionamento della valvola;

6. I collegamenti del dispositivo di azionamento devono essere effettuati secondo lo schema circuitale;

7. La valvola a saracinesca deve essere mantenuta regolarmente e non si scontrerà e non schiacciata a volontà, per non colpire il sigillamento.

Dimensioni
