Dettagli:
Termini di pagamento e spedizione:
|

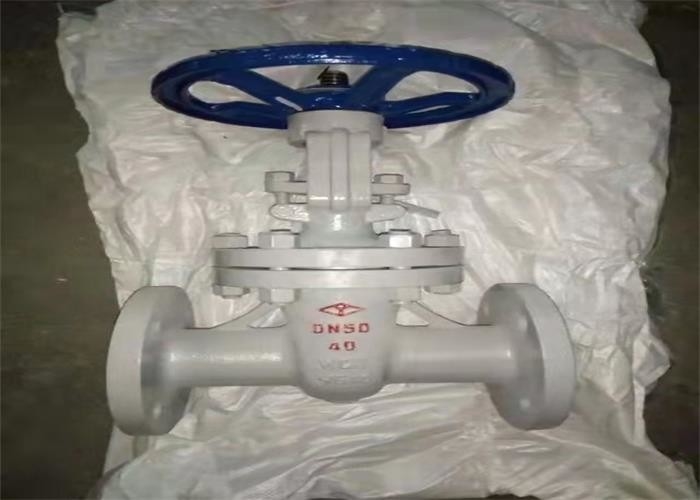

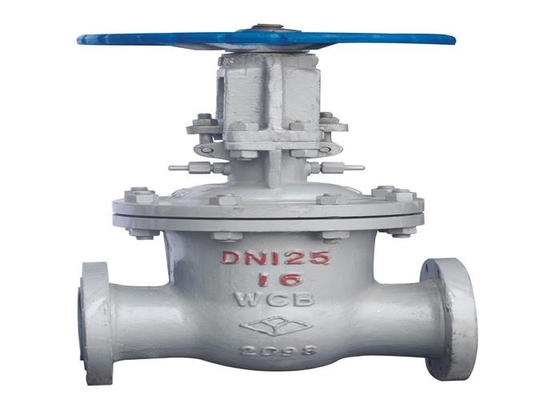

Nome di prodotto: | Valvola a saracinesca flangiata | Pressione: | Pressione media |
---|---|---|---|
Temperatura dei media: | Media temperatura | Medium: | Gas di olio dell'acqua |
Dimensione: | DN50 ~ DN 1000 | Collegamento: | Estremità della flangia |
Materiale del disco: | WCB | Gambo: | A182 f6a |
Colore: | La richiesta del cliente | Materiale del corpo: | Acciaio al carbonio |
Evidenziare: | Il BACCANO ha flangiato valvola a saracinesca,Valvola a saracinesca flangiata di acciaio al carbonio,Valvola a saracinesca di BACCANO 3352 del acciaio al carbonio |
La parte d'apertura e di chiusura della valvola a saracinesca dell'acciaio fuso è il portone e la direzione del movimento del portone è perpendicolare alla direzione fluida. La valvola a saracinesca può completamente essere aperta soltanto e chiusa, non ha regolato e strozzato. La ram ha due superfici di tenuta. Il modo più comunemente usato è che le due superfici di tenuta della forma della valvola della ram un cuneo. L'angolo di cuneo varia con i parametri della valvola, solitamente 50. Quando la temperatura media non è alta, è 2 ° 52'. Il portone della valvola a saracinesca del cuneo può essere trasformato un tutto, che è chiamato valvola a saracinesca rigida; Può anche essere trasformato una ram che può produrre la leggera deformazione per migliorare il suo manufacturability e per compensare la deviazione dell'angolo della superficie di tenuta nel processo d'elaborazione. Questo genere di ram è chiamato ram elastica.
压力等级 di pressione | DN | 15 | 20 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
PN 10 | L (F4) | 115 | 120 | 130 | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 |
H | 168 | 188 | 268 | 315 | 346 | 370 | 423 | 492 | 528 | 619 | 772 | 921 | 1064 | |
D | 80 | 90 | 120 | 130 | 140 | 160 | 170 | 210 | 240 | 265 | 320 | 375 | 440 | |
D1 | 55 | 65 | 90 | 100 | 110 | 130 | 150 | 170 | 200 | 225 | 280 | 335 | 395 |
压力等级 di pressione | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
PN16 | L (F5) | 130 | 150 | 160 | 180 | 240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | 170 | 190 | 205 | 270 | 296 | 361 | 380 | 418 | 488 | 531 | 638 | 758 | 906 | 1058 | 1215 | 1392 | 1542 | 1676 | 1900 | |
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
压力等级 di pressione | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
PN16 | L (F5) | 130 | 150 | 160 | 180 | 240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | 170 | 190 | 205 | 270 | 296 | 361 | 380 | 418 | 488 | 531 | 638 | 758 | 906 | 1058 | 1215 | 1392 | 1542 | 1676 | 1900 | |
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
Progettazione e fabbricazione | BACCANO 3352 BS ENI 1984 |
Faccia a faccia | EN 558-1 DELLE BS |
Estremità della flangia | DIN2543 |
Prova | DIN3230 |
