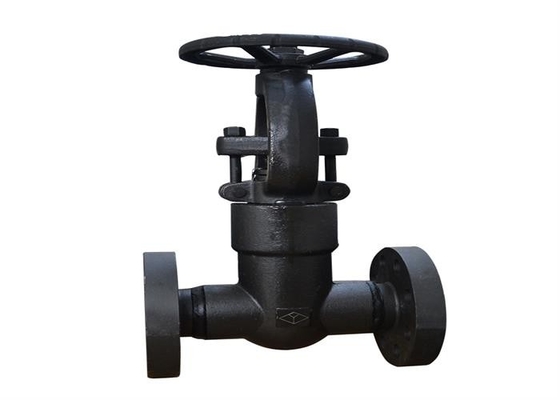

Nome di prodotto: | Valvola a saracinesca flangiata | Dimensione: | 1/2 " ~2" |
---|---|---|---|
Tipo: | os& y, gambo aumentante | Medium: | Gas di olio dell'acqua |
materiale del corpo: | acciaio al carbonio | Colore: | La richiesta del cliente |
Collegamento: | Estremità della flangia | Pressione: | Alta pressione |
Evidenziare: | a105 ha forgiato la valvola a saracinesca flangiata d'acciaio,l'olio ha forgiato la valvola a saracinesca flangiata d'acciaio,la valvola a saracinesca dn150 ha flangiato |
La valvola a saracinesca d'acciaio forgiata si riferisce alla valvola a saracinesca di cui la pressione che sopportano il corpo di valvola e cofano sono forgiati. La direzione del movimento delle parti d'apertura e di chiusura della valvola a saracinesca d'acciaio forgiata è perpendicolare alla direzione fluida. La valvola a saracinesca d'acciaio forgiata può completamente essere aperta soltanto e chiusa e non può essere regolato o strozzato; Questa serie di valvole pricipalmente è utilizzata in petrolio, nell'industria chimica, nella centrale elettrica ed in altre industrie per tagliare o collegare la conduttura e per mantenere l'esercizio normale del sistema.
Chiusura della valvola: giri il volantino o l'altro dispositivo di azionamento in senso orario ed il dado della barretta della valvola guida la barretta della valvola verso il basso per chiudere la valvola.
Apertura della valvola: giri il volantino o l'altro dispositivo di azionamento in senso antiorario ed il dado della barretta della valvola guida la barretta della valvola verso l'alto per aprire la valvola.
1. la guarnizione del gambo di valvola è realizzata con la doppia progettazione della guarnizione di imballaggio + guarnizione superiore.

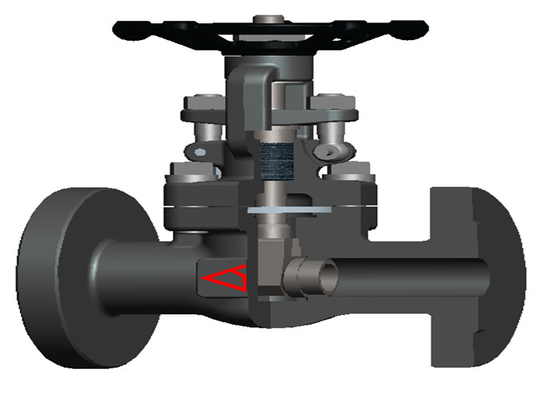

2 la barretta della valvola e la ram sono collegati in una struttura «di t», che è facile da installare. Inoltre, la testa della barretta della valvola è destinata per essere sferica, di modo che quando la valvola è chiusa, la barretta della valvola e la ram è in contatto del punto, con una funzione autocentrante.
3 il corpo di valvola adottano la struttura della scanalatura per realizzare l'orientamento del colpo della ram e l'attrito fra la ram e l'anello sigillante della sede valvola è ridotto durante il processo d'apertura e di chiusura.
4 il corpo ed il cofano di valvola saranno collegati dal tenone e dalla superficie della scanalatura, che possono ridurre l'estensione e deformazione di sovrappressione della guarnizione arrotolata a spirale del metallo sotto precarica.
5 la sede valvola adottano la struttura di espansione per assicurare la misura compatta ed efficace.
6 il giunto mobile sono collegati dai bulloni, dai dadi e dalle coppiglie. Presenta i vantaggi di installazione conveniente, della struttura semplice, di forte stabilità e di tempo di impiego lungo.

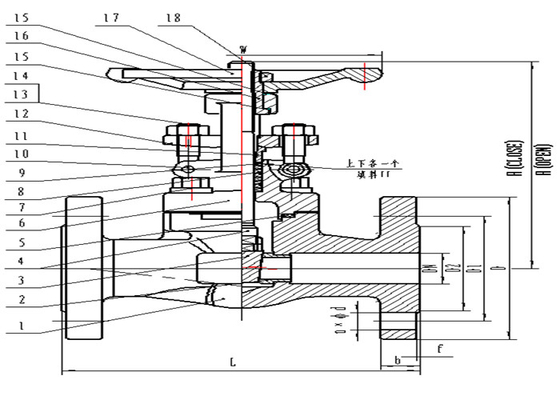

No. | Nome | Materiale | ||||||||
1 | Corpo | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
2 | Seat | 2Cr13/STL | A182 F304/STL | A182 F316/STL | A182 F304L/STL | A182 F316L/STL | ||||
3 | Disco | 2Cr13/STL | A182 F304/STL | A182 F316/STL | A182 F304L/STL | A182 F316L/STL | ||||
4 | Gambo | 1Cr13 | A276 304 | A276 316 | A276 304L | A276 316L | ||||
5 | guarnizione | grafite di 201+Flexible graphite/304+Flexible | ||||||||
6 | Cofano | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
7 | bullone | A193 B7 | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
8 | imballaggio | Grafite flessibile | ||||||||
9 | imballaggio | Imballaggio del filo di acciaio (grafite 304+Flexible) | ||||||||
10 | perno | 45 | ||||||||
11 | Ghiandola di imballaggio | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | A276 304 | A276 316 | A276 304L | A276 316L | |
12 | Placca a pressione d'imballaggio | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
13 | Dado | A194 2H | A194 2H | A194 2H | A194 2H | A194 8M | A194 8M | A194 8M | A194 8M | |
14 | bullone | A193 B7 | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
15 | spessore | 65Mn | ||||||||
16 | Dado del gambo | 35/1Cr13 | ||||||||
17 | volante | ghisa malleabile | ||||||||
18 | Controdado | A194 2H | A194 8M |
Materiale del corpo | A105N | A350 LF2 | A182 F11/F22 | A182 F304/F316 | A182 F304L | A182 F316L |
tempresture adatto (℃) | -29~425 | -46~345 | -29~538 | -29~538 | -29~425 | -29~450 |
medium | Acqua, vapore, olio, ecc | Bassa temperatura, acqua, vapore, prodotti petroliferi, gas naturale, ecc | Acqua, vapore, prodotti petroliferi, gas naturale, ecc | Acqua, vapore, prodotti petroliferi, gas naturale, ecc |
Nota: quando il medium è infiammabile ed esplosivo, la temperatura di lavoro del sistema di conduttura deve essere limitata.
DN15 ~DN50, dimensioni del collegamento principale PN16 e dimensioni di frontiera della valvola a saracinesca d'acciaio forgiata della flangia | ||||||||||
DN | L | D | D1 | D2 | b | f | n-φd | H (FINE) | H (APERTA) | W |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159,5 | 100 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255,5 | 160 |
40 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
50 | 250 | 165 | 125 | 102 | 18 | 2 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensioni del collegamento principale PN25 e dimensioni di frontiera della valvola a saracinesca d'acciaio forgiata della flangia | ||||||||||
NPS | L | D | D1 | D2 | b | f | n-φd | H (FINE) | H (APERTA) | W |
1/2 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
3/4 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159,5 | 100 |
1 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
1-1/4 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255,5 | 160 |
1-1/2 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
2 | 250 | 165 | 125 | 102 | 20 | 2 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensioni del collegamento principale PN40 e dimensioni di frontiera della valvola a saracinesca d'acciaio forgiata della flangia | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (FINE) | H (APERTA) | W |
1/2 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 150 | 105 | 75 | 58 | 51 | 18 | 2 | 4 | 4-14 | 144 | 159,5 | 100 |
1 | 160 | 115 | 85 | 68 | 58 | 18 | 2 | 4 | 4-14 | 170 | 191 | 120 |
1-1/4 | 180 | 140 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 199 | 255,5 | 160 |
1-1/2 | 200 | 150 | 110 | 88 | 76 | 18 | 3 | 4 | 4-18 | 214 | 248 | 160 |
2 | 250 | 165 | 125 | 102 | 88 | 20 | 3 | 4 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensioni del collegamento principale PN63 e dimensioni di frontiera della valvola a saracinesca d'acciaio forgiata della flangia | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (FINE) | H (APERTA) | W |
1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159,5 | 100 |
1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
1-1/4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255,5 | 160 |
1-1/2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
2 | 250 | 180 | 135 | 102 | 88 | 26 | 3 | 4 | 4-22 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensioni del collegamento principale PN100 e dimensioni di frontiera della valvola a saracinesca d'acciaio forgiata della flangia | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (FINE) | H (APERTA) | W |
1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159,5 | 100 |
1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
1-1/4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255,5 | 160 |
1-1/2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
2 | 250 | 195 | 145 | 102 | 88 | 30 | 3 | 4 | 4-26 | 244,5 | 286,5 | 180 |
