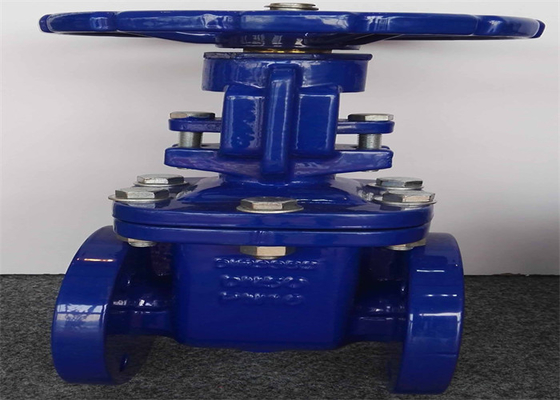

Nome di prodotto: | Valvola a saracinesca flangiata | Pressione: | 1,6 Mpa |
---|---|---|---|
Media: | Acqua | Colore: | Blu |
Collegamento: | Estremità della flangia | Dimensione del porto: | DN50~DN300 |
Norma: | BACCANO F4/F5/BS5163A | materiale del corpo: | Ferro duttile |
Evidenziare: | tipo d'ottone della flangia della valvola a saracinesca dell'acqua,tipo d'ottone della flangia della valvola a saracinesca dn300,la valvola a saracinesca dn300 ha flangiato |
1. Forma semplice, buon processo di fabbricazione, ampia gamma di applicazione ed installazione facile.
2. La struttura è ragionevole e compatta, il volume è piccolo e le parti di chiusura di massa (portone) adottano la struttura del cuneo, che può compensare automaticamente la deformazione del corpo di valvola causato dal carico o dalla temperatura anormale durante il funzionamento ed il sigillamento è sicure ed affidabili.
3. Il medium può entrare in tutta la direzione da entrambi i lati della valvola a saracinesca, che può essere collegata o tagliata
Nome di parte | Nome materiale |
Corpo, disco, cofano, ghiandola, volantino | HT200/QT450-10 |
Dado del gambo | QT450-10/Brass |
Gambo di valvola | Q235/2Cr13/Brass |
Guarnizione media del porto | XB300 |
riempitore | Grafite flessibile |
Bulloni e dadi | 25/35 |
1. Questo prodotto sarà disposto in un magazzino asciutto e non sarà immagazzinato all'aperto.
2. La manutenzione regolare è richiesta per deposito a lungo termine.
3. La prova e l'ispezione di pressione saranno effettuate prima di installazione e l'installazione può essere effettuata solo dopo che è qualificata.
4. Pulisca la cavità interna dei tubi e delle valvole prima di installazione.
5. Il volantino non può essere utilizzato per sollevare. Nessuna leva ausiliaria si aggiungerà durante il funzionamento. Se il volantino gira in senso orario, è chiuso, altrimenti è aperto.
6. Le condizioni di gestione soddisfaranno le richieste tecniche nella specificazione di prestazione.
7. Dopo installazione, il prodotto non sarà sottoposto a grande forza esterna ed il sostegno della valvola sarà messo se necessario.
8. Quando la temperatura minima locale è più bassa del ℃ 4, la protezione dell'isolamento termico sarà assicurata; Quando è usata come la valvola dell'estremità, il tubo o il rivestimento del compagno sarà utilizzato affinchè riscaldare impedisca la temperatura della parete del tubo essere più basso di 0 ℃.
9. È proibito rigorosamente per installarlo ed usare sulla conduttura che sopporta la vibrazione o la variazione rapida di temperatura media.
10. Il ≤ 300 di DN può essere installato sulle condutture orizzontali e verticali. Una volta usato per le condutture orizzontali, il volante sarà installato verso l'alto; Il ≥ DN350 sarà installato sulla conduttura orizzontale con il volantino che affronta verso l'alto; La personalizzazione speciale è richiesta per installazione orizzontale; La direzione di scorrimento dei media è senza restrizione.
Tipo | Termine nominale | dimensione (millimetri) | |||||
DN | L | D | D1 | D2 | BF | Z-Φd | |
Z41T-10/16 | 50 | 150 | 165 | 125 | 99 | 20-2 | 4-Φ19 |
65 | 170 | 185 | 145 | 118 | 20-2 | 4-Φ19 | |
80 | 180 | 200 | 160 | 132 | 22-2 | 8-Φ19 | |
100 | 190 | 220 | 180 | 156 | 24-2 | 8-Φ19 | |
125 | 200 | 250 | 210 | 184 | 26-2 | 8-Φ19 | |
150 | 210 | 285 | 240 | 211 | 26-2 | 8-Φ23 | |
200 | 230 | 340 | 295 | 266 | 20-2/30-2 | 8-Φ23/12-Φ23 | |
250 | 250 | 405 | 350/355 | 319 | 22-2/32-2 | 12-Φ23/12-Φ28 | |
300 | 270 | 460 | 400/410 | 370 | 32-2 | 12-Φ23/12-Φ28 |
