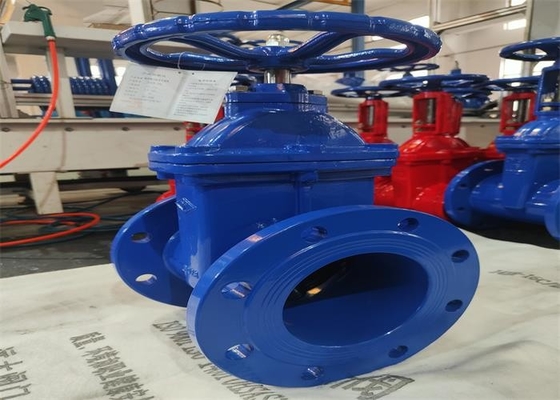

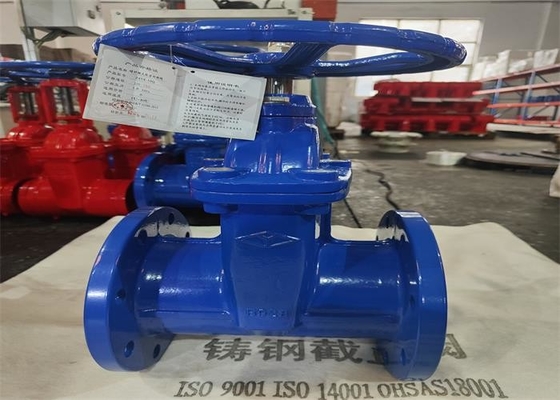

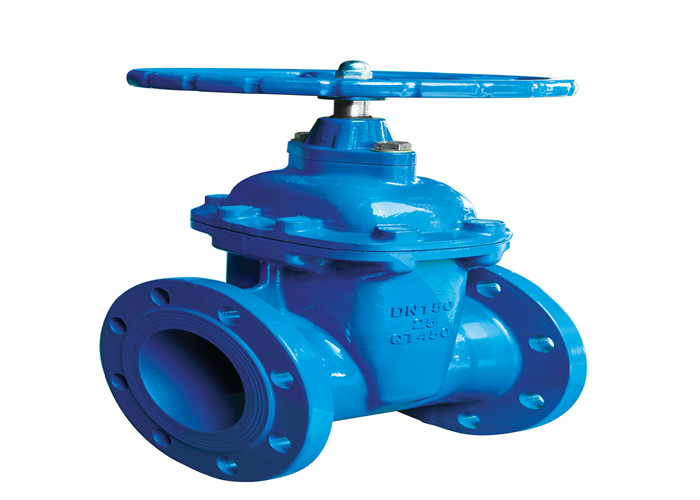

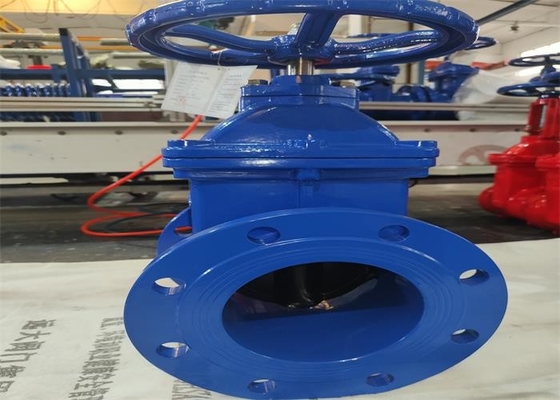

Valvola a saracinesca flangiata gambo resiliente duttile di Non aumento di Seat del ferro del Mpa di BACCANO 1,6

Uage:

La valvola può essere utilizzata per l'apertura e la chiusura sulle condutture e sulle attrezzature con il ℃ non superiore medio 80 della temperatura.

Principio di azione e della struttura:

1. La valvola è flangia collegata e risponde alla norma di GB/T 12232. La valvola è composta di corpo di valvola, di cofano, di portone, di barretta della valvola, ecc.

2. La valvola gira il gambo di valvola girando la chiave speciale per guidare la ram verso l'alto o verso il basso, in modo da raggiungere lo scopo dell'apertura e di chiusura. La gomma vulcanizzata integrale del piatto della valvola efficacemente blocca il contatto fra il piatto della valvola ed il medium ed ha anti prestazione eccellente della ruggine. L'effetto del sigillamento può essere raggiunto usando l'effetto della compensazione di micro deformazione prodotto da gomma quando la ram è sollecitata.

Caratteristiche della valvola

1. Forma semplice, tecnologia di fabbricazione leggera e buona, ampia gamma di applicazione ed installazione facile.

2. La struttura è ragionevole e compatta, il volume è piccolo e le parti di chiusura di massa (portone) adottano la struttura del cuneo, che può compensare automaticamente la deformazione del corpo di valvola causato dal carico o dalla temperatura anormale durante il funzionamento ed il sigillamento è sicure ed affidabili.

3. Il medium può entrare in tutta la direzione da entrambi i lati della valvola a saracinesca, che può essere collegata o tagliata.

4. L'apertura e chiudersi è economiche. Nell'aprirsi e chiudendosi, la direzione del movimento della ram è perpendicolare alla direzione di scorrimento media. Rispetto alla valvola d'arresto, l'apertura e la chiusura della valvola a saracinesca sono economiche.

5. Può essere usato affinchè lo scarico di acque luride impedisca il portone arrugginire.

Argomenti che hanno bisogno dell'attenzione

L'elastico ha messo l'inter guarnizione a sedere che le valvole non possono essere utilizzate fuori della portata raccomandata dal produttore. I seguenti avvertimenti parziali non sono tutti, ma aiuteranno alcuni argomenti dell'applicazione.

1. La valvola elastica della guarnizione del sedile non sarà installata sulla conduttura di cui la pressione di esercizio è maggior della pressione nominale.

2. La valvola elastica della guarnizione del sedile non sarà utilizzata sulla conduttura restringente a meno che specialmente sia raccomandata o dimostrata dal produttore.

3. Le valvole a saracinesca messe resilienti non dovrebbero essere esposte alle temperature di congelamento.

4. Per impedire il danno dell'operazione, è raccomandato che la coppia di torsione dell'operazione di DN40~ DN100 non dovrebbe essere maggior di 270N.m. DN125 ~ DN300 non più di 400 N.m. DN350 ~ DN600 non più di 500N.m.

5. Quando la temperatura minima locale è più bassa del ℃ 4, la protezione dell'isolamento termico sarà assicurata; Quando è usata come la valvola dell'estremità, il tubo o il rivestimento del compagno sarà utilizzato affinchè riscaldare impedisca la temperatura della parete del tubo essere più basso di 0 ℃.

6. È proibito rigorosamente per installarlo ed usare sulla conduttura che sopporta la vibrazione o la variazione rapida di temperatura media

7. La conduttura relativa alla valvola avrà riparato il fulcro e le due flange usate per il collegamento saranno concentriche e parallele evitare collegare lo sforzo e danneggiare il prodotto della valvola dopo che la valvola è installata.

8. Dovunque sia usato, la valvola a saracinesca elastica della guarnizione del sedile deve essere disposta all'interno. Se deve essere disposta all'aperto, la valvola deve essere protetta da vento, da pioggia e dal sole. Nei climi più freddi, sarà completata per impedire l'acqua entrare nella valvola ed il congelamento, in modo da impedire il danno delle colate della valvola e delle sedi valvole elastiche.

Quando la valvola a saracinesca elastica della guarnizione del sedile è installata sotto la fossa, gli utensili speciali sono richiesti per fare funzionare la valvola. La barretta della trasmissione è utilizzata come maniglia convenzionale di funzionamento. Il cappuccio della trasmissione è installato sulla valvola. Una maniglia lunga di funzionamento è richiesta.

Il cappuccio della trasmissione può essere azionato facilmente a partire dalla volta con la barretta di funzionamento e la dimensione della volta sarà conveniente per la rimozione della copertura della valvola e delle parti interne per la riparazione.

Installazione sulla terra: quando la valvola è installata sulla terra, la conduttura sarà sistemata per prevenire danni to la valvola. La valvola non può essere installata sulla conduttura sistemata disordinata.

Dimensioni
