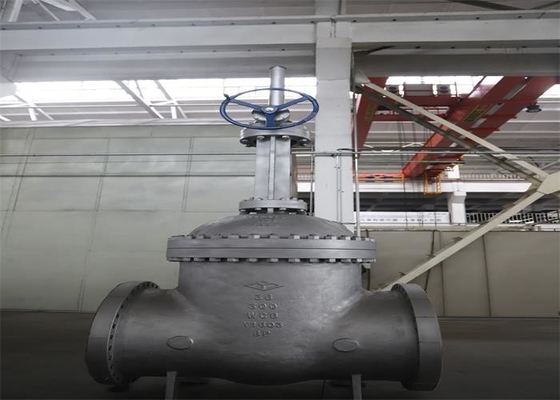

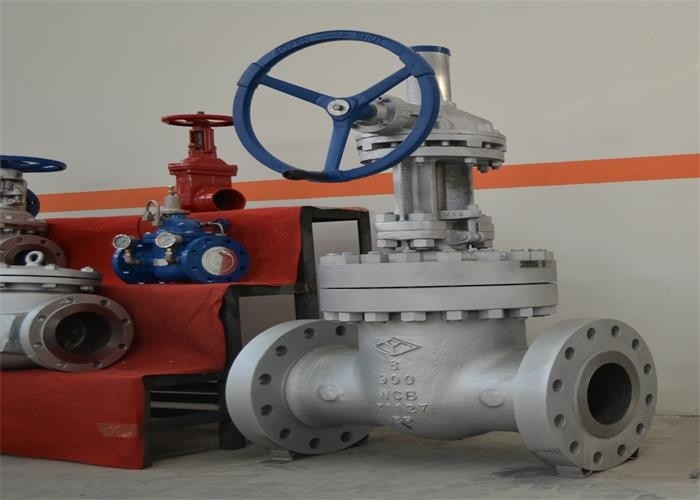

Acciaio fuso guidato ingranaggio a vite WCB API Standard Flanged Gate Valve di Z541H-300LB

Introduzione

La parte d'apertura e di chiusura della valvola a saracinesca dell'acciaio fuso è il portone e la direzione del movimento del portone è perpendicolare alla direzione fluida. La valvola a saracinesca può completamente essere aperta soltanto e chiusa, non ha regolato e strozzato. La ram ha due superfici di tenuta. Il modo più comunemente usato è che le due superfici di tenuta della forma della valvola della ram un cuneo. L'angolo di cuneo varia con i parametri della valvola, solitamente 50. Quando la temperatura media non è alta, è 2 ° 52'. Il portone della valvola a saracinesca del cuneo può essere trasformato un tutto, che è chiamato valvola a saracinesca rigida; Può anche essere trasformato una ram che può produrre la leggera deformazione per migliorare il suo manufacturability e per compensare la deviazione dell'angolo della superficie di tenuta nel processo d'elaborazione. Questo genere di ram è chiamato ram elastica.

Argomenti che hanno bisogno dell'attenzione

Il volantino, la maniglia ed il meccanismo di trasmissione non sono permessi essere utilizzati per sollevare e la collisione è proibita rigorosamente.

Le doppie valvole a saracinesca saranno installate verticalmente (cioè il gambo di valvola è nella posizione verticale ed il volante è alla cima).

La valvola a saracinesca con la valvola di derivazione aprirà la valvola di derivazione prima dell'apertura (per equilibrare la differenza di pressione all'entrata ed allo sbocco e ridurre la forza d'apertura).

La valvola a saracinesca con il meccanismo di trasmissione sarà installata secondo le disposizioni del manuale dell'operazione del prodotto.

Se la valvola spesso è aperta e chiusa, lubrifichila almeno una volta al mese.
