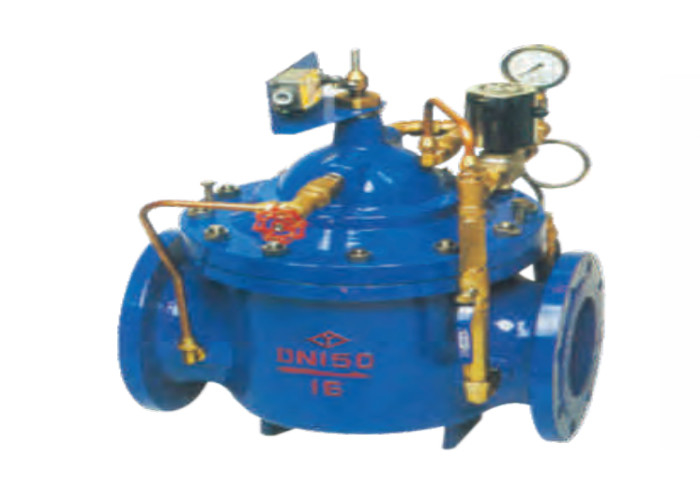

1,6 valvola di tutela dell'acqua della valvola di regolazione della pompa idraulica dell'estremità 700X della flangia del Mpa

Introduzione

la valvola di regolazione della pompa 700X è una valvola di ritenuta installata allo sbocco della pompa dei grattacieli e di altre adduzioni di acqua per impedire il riflusso medio. Quando la pompa idraulica si accinge all'acqua di fornitura di arresto. Chiuda lentamente circa 90% della valvola in primo luogo per impedire il martello di acqua o il suono del martello di acqua causato tramite la fermata improvvisa della pompa; Quando la pompa idraulica completamente è bloccata, la valvola completamente è chiusa per impedire il riflusso dell'acqua pompata e efficacemente per proteggere la pompa idraulica da rotazione inversa causata dall'impatto di riflusso. Il prodotto è un dispositivo di protezione essenziale per lo sbocco della pompa idraulica. La valvola è di progettazione aerodinamica. L'apertura accurata e chiudersi possono essere realizzate con l'orientamento ed il controllo dell'elettrovalvola a solenoide. Il modello di utilità presenta i vantaggi di uso sicuro ed affidabile, di efficace prevenzione del martello di acqua e suono del martello di acqua, di tempo di impiego lungo e di installazione e di manutenzione convenienti.

Uso

La valvola di regolazione della pompa idraulica può controllare il dispositivo antiriflusso della pompa idraulica s. Prima che la pompa idraulica smetta di funzionare la valvola di pressione di assunzione close90%ofmain inizialmente, poi la pompa idraulica del thethe automaticamente syop e il 10% riservato sarà chiuso dal backwate, che può evitare il thewater d'avvenimento che martella la t è applicabile direttamente fornire l'acqua dalla pompa idraulica nel plante, miniere, imprese e le alte costruzioni e l'acqua per i sistemi viventi del pipelinet

principio di funzionamento

Quando la valvola funzionante dei rifornimenti della pompa idraulica innaffia all'a valle, la valvola pilota del solenoide completamente è aperta, la valvola a spillo è regolato ad un'apertura appropriata e l'acqua verso l'alto entra nella sala di controllo principale della valvola tramite la valvola a spillo e la valvola unidirezionale e passa fuori per la valvola pilota del solenoide. Attualmente, la pressione nella sala di controllo principale della valvola tiene la valvola principale ad un'apertura appropriata per tenere l'acqua normale a valle.

Quando la pompa idraulica smette di funzionare, la valvola pilota del solenoide è chiusa in primo luogo, la sala di controllo principale della valvola ferma il drenaggio, la pressione negli aumenti della sala di controllo e la valvola principale si avvi chiudersi. Quando è chiusa a 90%, il commutatore superiore di viaggio della valvola principale produce il segnale di arresto della pompa e correre di arresti della pompa idraulica. Attualmente, l'acqua di ritorno a valle entra nella sala di controllo principale della valvola tramite la valvola di ritenuta, la pressione nella sala di controllo aumenta e la valvola principale è chiusa.

Parti e materiale principali

Dimensione
