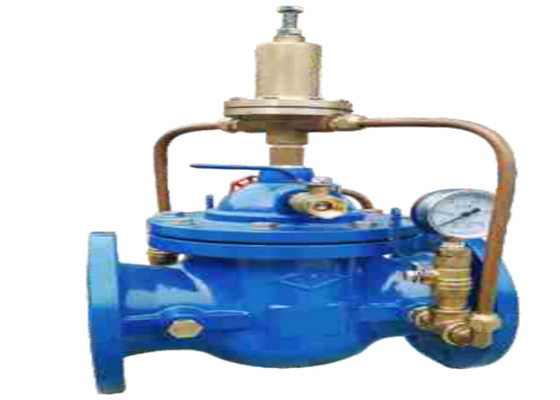

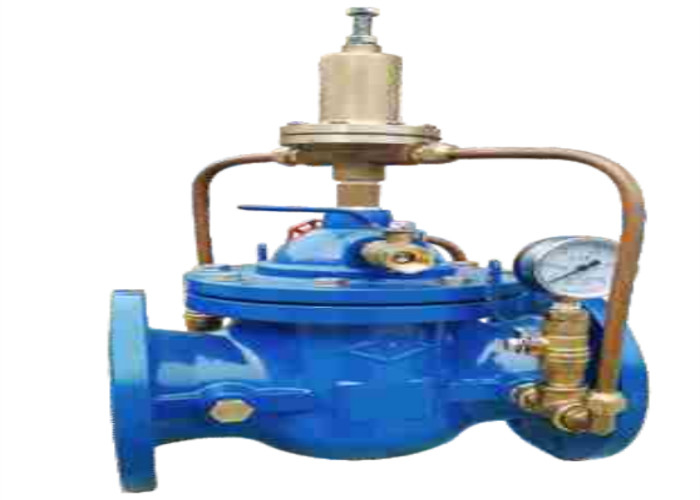

Valvola duttile di tutela dell'acqua dell'estremità della flangia della valvola di limitazione della pressione del ferro 500X

Introduzione

limitazione della pressione 500X e valvola di tenuta. Usato per il sistema del rifornimento idrico, del condizionamento d'aria e di conduttura di estinzione di incendio. Medium: acqua, ℃ del ≤ 80 di temperatura. È usato per stabilizzare la pressione della conduttura davanti alla valvola. Quando la pressione davanti alla valvola supera la pressione, la valvola principale è aperta per drenaggio. Quando le perdite di pressione della conduttura sotto il valore stabilito, la valvola principale è chiuse. Il valore di pressione può essere fissato dalla vite di regolazione della valvola pilota

Uso

Valvola di liberazione/sostenente della pressione può efficacemente relase la pressione che supera la sicurezza del punto vincente del pilota della valvola pilota nella conduttura alla conduttura del preventhe e delle attrezzature da danno. Questa valvola pricipalmente è utilizzata per l'evasione di pressione del sistema di circolazione di protezione contro l'incendio che prova nell'alto buildingsto per evitare sempre la difficoltà del sistema a causa di più alta pressione idraulica, alkeep la pressione del rifornimento idrico della valvola principale superiore all'un valore stabilito per toensure la pressione di area principale di cui sopra del rifornimento idrico della valvola

principio di funzionamento

In primo luogo, insieme la pressione di apertura della valvola principale. Allenti il controdado della valvola pilota, giri la vite della valvola pilota in senso orario e la vite scende. La molla di regolamento è compressa per applicare una determinata spinta al centro della valvola pilota. Attualmente, la pressione di apertura degli aumenti principali della valvola. Giri la vite di regolazione della valvola pilota in senso antiorario, la pressione della molla è liberata, la spinta che agisce sul centro della valvola pilota è ridotta e la pressione di apertura della valvola principale è ridotta. Il valore di pressione della conduttura davanti alla valvola principale può essere osservato attraverso il manometro. Dopo la regolazione, stringa il dado di inceppamento

Quando la pressione davanti agli aumenti della valvola, la pressione nella camera dei Comuni del diaframma della valvola pilota inoltre aumenta. Dopo il superamento del valore stabilito, il diaframma determina il centro della valvola pilota verso l'alto, la valvola pilota si apre e l'acqua nella camera superiore del diaframma principale della valvola è scaricata. Quando le perdite di pressione, il centro di valvola principale si apre nell'ambito della differenza di pressione fra la tomaia e le camere dei Comuni del diaframma, la valvola principale comincia a vuotare e la pressione della conduttura comincia a cadere

La pressione sotto il diaframma della valvola pilota inoltre diminuisce, quando la pressione diminuisce sotto il valore stabilito. Nell'ambito dell'azione della molla di regolazione. Il centro della valvola pilota è chiuso. La pressione nella camera superiore degli aumenti principali del diaframma della valvola gradualmente. Poiché l'area del diaframma principale della valvola è più grande dell'area del centro di valvola principale, nell'ambito dell'azione della differenza di pressione fra la tomaia e le camere dei Comuni del diaframma. La bobina principale è chiusa. La valvola principale smette di vuotare.

Riassunto:

1 quando fissano la pressione di apertura, per aumentare gradualmente la pressione davanti alla valvola. Accendala al valore stabilito. E l'annotazione il valore del manometro e poi continua ad aumentare la pressione di entrata. Tenga la valvola principale completamente aperta (cioè il flusso di scarico della valvola principale non aumenterà). Registri la pressione di scarico della valvola principale. Poi gradualmente ridurre la pressione di entrata finché la valvola principale non sia chiusa e registra la pressione rimettentesi a sedere della valvola.

2, ripetono l'adeguamento per più di due volte fino alla pressione di apertura della valvola principale e della pressione di scarico. Finché la pressione rimettentesi a sedere non sia stabile.

3, quando la limitazione della pressione manuale è richiesta. La valvola a sfera di limitazione della pressione sulla copertura principale della valvola può essere aperta e la pressione nella camera superiore delle diminuzioni principali del diaframma della valvola. La valvola principale poi è aperta per limitazione della pressione e lo sbocco della valvola a sfera di limitazione della pressione dovrebbe essere collegato al canale di raccolta.

4, quando la differenza di pressione di apertura della valvola principale è p < 0.5MPa, il valore di deviazione sono ± 0.02MPa. Quando il ≥ 0.5MPa di p, il valore di deviazione è ± 0.04MPa.

5, ≤ 1.08p di pressione di scarico (P è il valore di pressione di apertura

Dimensione
