Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Valvola di tutela dell'acqua | Materiale: | Fondendo, acciaio inossidabile |
---|---|---|---|
Struttura: | Controllo | Pressione: | Pressione media |
Temperatura dei media: | ≤150℃ | Media: | Acqua, vapore |
Standard o non standard: | norma | Colore: | La richiesta del cliente |
Corpo: | WCB/CF8/CF8M | Dimensione del porto: | DN50-DN800 |
Evidenziare: | Valvola di ritenuta del wafer dell'acciaio fuso 2,Valvola di ritenuta del wafer di WCB 2,Tipo valvola di ritenuta della farfalla di acciaio inossidabile |

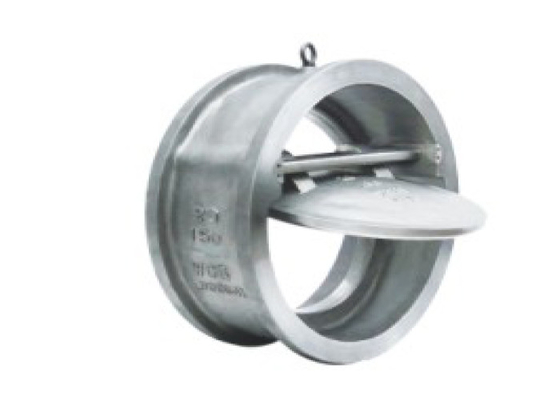

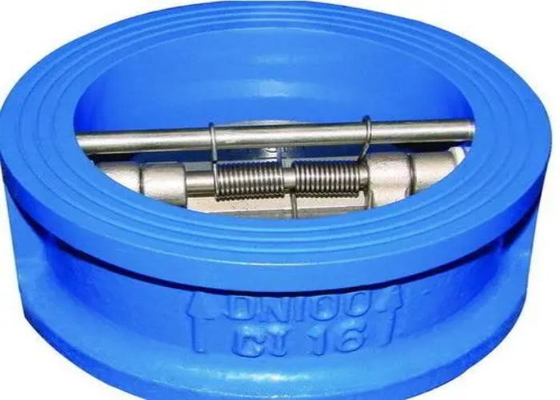

La valvola di ritenuta della farfalla si riferisce alla valvola che automaticamente apre e chiude il disco secondo il flusso del medium stesso della valvola per impedire il riflusso del medium. Inoltre è conosciuto come la valvola di ritenuta, la valvola unidirezionale, la valvola d'arresto e valvola di contropressione. La valvola di ritenuta appartiene ad una valvola automatica, che pricipalmente è utilizzata per impedire il riflusso medio, la rotazione inversa della pompa ed il motore di azionamento e ad uno scarico del medium del contenitore. La valvola di ritenuta può anche essere utilizzata sulla conduttura per fornire il sistema ausiliario in cui la pressione può aumentare sopra la pressione di sistema. Le valvole di ritenuta possono pricipalmente essere divise nella valvola di ritenuta dell'oscillazione (che girano secondo il centro di gravità), nella valvola di ritenuta dell'ascensore (che si muovono lungo l'asse) e nella valvola di ritenuta della farfalla (che gira lungo il centro).
Progettazione e fabbricazione | Api 594 |
Faccia a faccia | ASME/ANSI B16.1 |
Estremità della flangia | ASME/ANSI B16.5 |
Ispezione | Api 598 |
DH77X/H-150LB | DH77H/X-300LB | ||||||||
NPS (pollice) | L (millimetro) | D (millimetro) | D2 (millimetro) | D3 (millimetro) | NPS (pollice) | L (millimetro) | D (millimetro) | D2 (millimetro) | D3 (millimetro) |
2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
30 | 305 | 824 | 746 | 750 |
1 entrambe l'estremità del passaggio della valvola deve essere bloccato e c'è una stanza asciutta ed arieggiata. Se è immagazzinata a lungo, la prevenzione di ruggine sarà controllata frequentemente.
2 prima di installazione, la valvola sarà pulita ed i difetti causati durante il trasporto si elimineranno.
3 durante l'installazione, controllare con attenzione se i segni e le targhette sulla valvola soddisfanno le richieste di uso.
4 la valvola sono installati sulla conduttura orizzontale con la copertura della valvola verso l'alto.
1. Non faccia il peso dell'orso della valvola di ritenuta nella conduttura. La grande valvola di ritenuta dovrebbe essere sostenuta indipendente per impedirla essere colpitoe dalla pressione generata dalla rete di tubazioni.
2. Durante l'installazione, attenzione di paga che la direzione di flusso medio sarà coerente con la direzione della freccia del corpo di valvola.
3. Il tipo valvole di ritenuta dell'ascensore verticali del disco sarà installato sui tubi verticali.
4. Il tipo valvola di ritenuta dell'ascensore orizzontale del disco sarà installato sulla conduttura orizzontale
