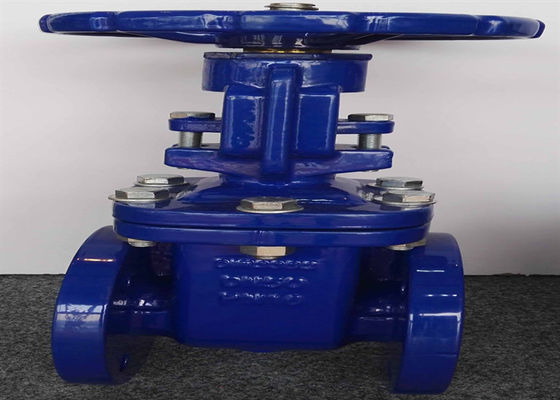

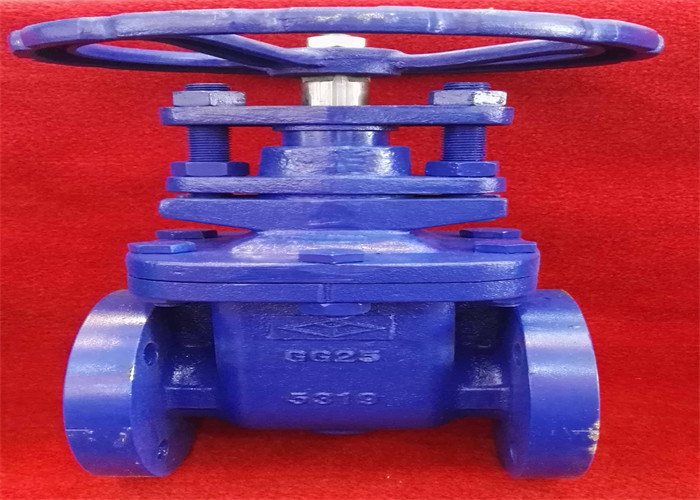

L'OS del gambo di Non aumento della guarnizione del metallo di F4/F5 DIN3352 la valvola a saracinesca flangiata del ghisa

Introduzione

L'apertura della valvola a saracinesca e la parte di chiusura è una ram e la direzione del movimento della ram è perpendicolare alla direzione fluida. La valvola a saracinesca è utilizzata come il medium di taglio. Quando completamente è aperta, l'intero canale di flusso è diritto da parte a parte. Attualmente, la perdita di pressione * dell'operazione media è piccolo. Secondo la forma di elementi di sigillamento, le valvole a saracinesca sono divise spesso in vari tipi, quale la valvola a saracinesca del cuneo, valvola a saracinesca piana, la doppia valvola a saracinesca parallela, doppia valvola a saracinesca del cuneo, le valvole a saracinesca ecc. sono solitamente adatte a condizioni di lavoro che non devono essere aperte frequentemente e chiuse e tenere il portone completamente aperto o completamente chiuso. Non adatto ad uso come il regolamento o soffocamento. I materiali differenti possono essere usati per l'acqua, il vapore, il petrolio, l'acido nitrico, l'acido acetico, il medium d'ossidazione, l'urea ed altri media.
I dispositivi di azionamento includono il volantino, gli ingranaggi conici, elettrico, pneumatico, ecc.

Caratteristiche strutturali

1. La ram ha due superfici di tenuta, * è che le due superfici di tenuta della forma della ram un cuneo e l'angolo di cuneo varia con i parametri della valvola, ° comunemente usato solitamente 5.
2. Il principio di sigillatura di valvola a saracinesca del cuneo è di raggiungere la sigillatura tramite la combinazione vicina delle due superfici di tenuta sul cuneo e delle due superfici di tenuta sul corpo di valvola.
3. La valvola a saracinesca del cuneo può essere divisa nella valvola a saracinesca aumentante del gambo (valvola a saracinesca di sollevamento del gambo) e nella valvola a saracinesca non aumentante del gambo (valvola a saracinesca girante del gambo) secondo l'apertura differente ed i modi di chiusura di valvola a saracinesca determinati dal gambo di valvola.
4. La valvola a saracinesca del cuneo può essere divisa nella valvola a saracinesca elastica e nella valvola a saracinesca rigida secondo la struttura differente del portone.
5. Il corpo di valvola è fuso, il corpo ed il cofano di valvola sono collegati dai bulloni, la flangia media è sigillata dalla guarnizione arrotolata a spirale e l'anello del metallo può anche essere usato quando i clienti hanno requisiti speciali.
6. Il canale è regolare ed il coefficiente di flusso è piccolo. La superficie di tenuta più di meno è raschiata ed erosa mediante il medium.
7. La superficie di tenuta è fatta dell'acciaio legato o del carburo cementato, con buona resistenza all'usura e la resistenza del graffio.
8. L'imballaggio flessibile della grafite è adottato, con il sigillamento affidabile e l'operazione leggera e flessibile.
9. La direzione di scorrimento del medium è senza restrizione, senza disturbare il flusso e ridurre la pressione.
10. Il modello di utilità presenta i vantaggi di forma semplice, di breve lunghezza strutturale, di buon manufacturability e di ampia gamma dell'applicazione.

Dimensioni

Norma di base
