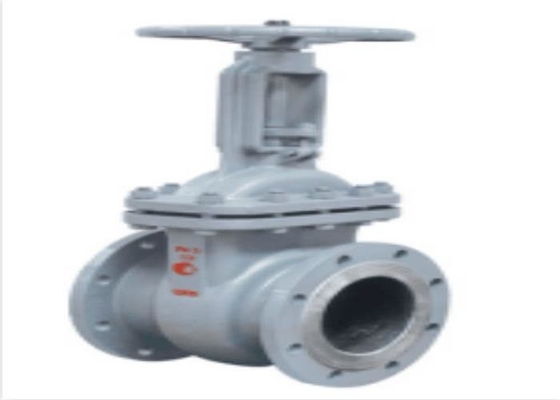

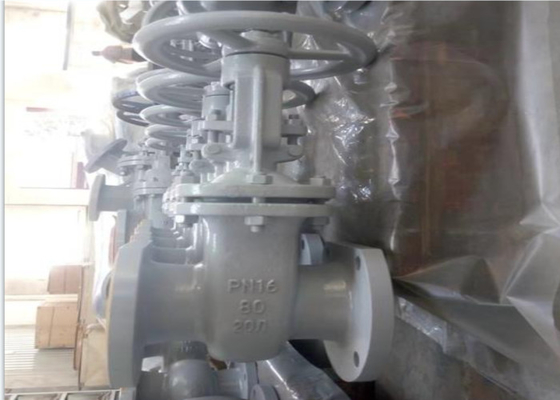

I tubi che soltanto aprono e chiudono completamente WCB Russia hanno flangiato valvola a saracinesca

Introduzione

La parte d'apertura e di chiusura della valvola a saracinesca dell'acciaio fuso è il portone e la direzione del movimento del portone è perpendicolare alla direzione fluida. La valvola a saracinesca può completamente essere aperta soltanto e chiusa, non ha regolato e strozzato. La ram ha due superfici di tenuta. Il modo più comunemente usato è che le due superfici di tenuta della forma della valvola della ram un cuneo. L'angolo di cuneo varia con i parametri della valvola, solitamente 50. Quando la temperatura media non è alta, è 2 ° 52'. Il portone della valvola a saracinesca del cuneo può essere trasformato un tutto, che è chiamato valvola a saracinesca rigida; Può anche essere trasformato una ram che può produrre la leggera deformazione per migliorare il suo manufacturability e per compensare la deviazione dell'angolo della superficie di tenuta nel processo d'elaborazione. Questo genere di ram è chiamato ram elastica.

Classificazione delle valvole a saracinesca

Le valvole a saracinesca possono essere divise nelle valvole a saracinesca aumentanti del gambo e nelle valvole a saracinesca non aumentanti del gambo secondo come gli aumenti o le cadute del gambo di valvola. La valvola a saracinesca in aumento del gambo aumenta e cade mentre il gambo di valvola gira; Il gambo di valvola girerà soltanto e non l'in aumento e cadere sono la valvola a saracinesca non in aumento del gambo.

Il portone della valvola a saracinesca aumentante del gambo si muove linearmente con il gambo di valvola, che è chiamato valvola a saracinesca aumentante del gambo (anche conosciuta come la valvola a saracinesca aumentante del gambo). Generalmente, ci sono fili trapezoidali sulla barretta di sollevamento. Tramite il dado alla cima della valvola ed alla scanalatura della guida sul corpo di valvola, il moto rotatorio è moto lineare trasformato, cioè, la coppia di torsione di funzionamento è spinta di funzionamento trasformata. Quando la valvola è aperta, quando l'altezza di elevazione della ram è uguale ai tempi di 1:1 il diametro della valvola, il canale fluido completamente è sbloccato, ma questa posizione non può essere controllata durante il funzionamento. Nell'uso reale, il vertice del gambo di valvola è usato come il segno, cioè, la posizione che non può essere aperta è usata come suo completamente posto vacante. Per considerare il fenomeno chiudente causato tramite il mutamento di temperatura, solitamente è aperta alla posizione di punta e poi ha girato indietro il giro 1/2-1 come la posizione della valvola completamente aperta. Di conseguenza, completamente il posto vacante della valvola è determinato secondo la posizione di RAM (cioè colpo >).

Per alcune valvole a saracinesca, il dado del gambo di valvola è messo sul portone. Il gambo di valvola gira senza sollevare. La rotazione del volantino guida il gambo di valvola per girare e sollevare il portone. Questo genere di valvola è chiamato valvola a saracinesca rotatoria della barretta o valvola a saracinesca non aumentante della barretta. Il commutatore è lo stesso della valvola a saracinesca in aumento della barretta. È completamente aperto quando non è aperto e completamente chiuso quando è chiuso quando non è aperto. Rispetto alla valvola a saracinesca in aumento della barretta, è difficile da afferrare l'apertura del portone ad occhio nudo, in modo da deve aggiungersi installa la striscia d'apertura dell'indicatore.

Dimensioni
