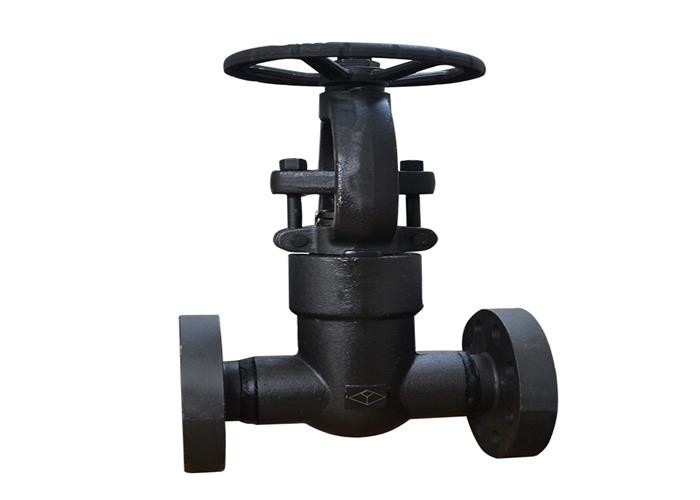

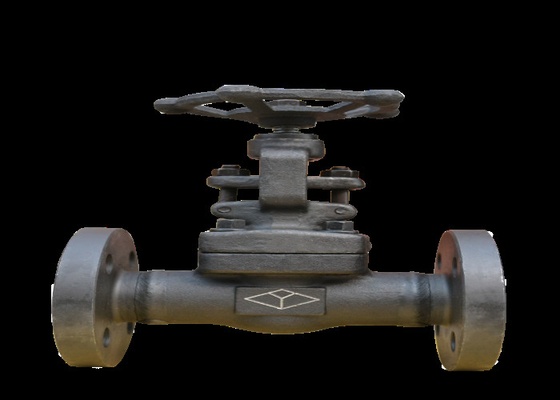

| Nome di prodotto: | Valvola a saracinesca flangiata | Materiale del corpo: | A105 |
|---|---|---|---|
| Collegamento: | Estremità della flangia | Dimensione: | DN15~DN50 |
| Norma di progettazione: | ANSI | Colore: | La richiesta del cliente; Nero |
| pressione: | Pressione media, alta pressione | Temperatura dei media: | Temperatura media, temperatura elevata |
| Evidenziare: | Valvola a saracinesca dell'ANSI A105,Valvola a saracinesca dell'ANSI della flangia,Valvola a saracinesca del gambo di aumento DN50 |
||
La parte d'apertura e di chiusura della valvola a saracinesca d'acciaio forgiata è il portone e la direzione del movimento del portone è perpendicolare alla direzione fluida. La valvola a saracinesca d'acciaio forgiata può completamente essere aperta soltanto e chiusa, non ha regolato e strozzato. Il portone della valvola a saracinesca d'acciaio forgiata ha due superfici di tenuta. Il modo più comunemente usato è che le due superfici di tenuta della forma della valvola a saracinesca un cuneo e l'angolo di cuneo varia con i parametri della valvola. I modi moventi di valvola a saracinesca d'acciaio forgiata includono: legame idraulico manuale, pneumatico, elettrico e pneumatico. Le valvole a saracinesca sono divise nelle valvole a saracinesca del ghisa, le valvole a saracinesca duttili del ferro, valvole a saracinesca di acciaio inossidabile, hanno forgiato le valvole a saracinesca d'acciaio, ecc
Il volantino, la maniglia ed il meccanismo di trasmissione non sono permessi essere utilizzati per sollevare e la collisione è proibita rigorosamente.
La doppia valvola a saracinesca sarà installata verticalmente (cioè il gambo di valvola è nella posizione verticale ed il volantino è sulla cima).
La valvola a saracinesca con la valvola di derivazione aprirà la valvola di derivazione prima dell'apertura (per equilibrare la differenza di pressione fra l'entrata e lo sbocco e ridurre la forza d'apertura).
La valvola a saracinesca con il meccanismo di trasmissione sarà installata secondo le disposizioni del manuale dell'operazione del prodotto.
Se la valvola spesso è aperta e chiusa, lubrifichila almeno una volta al mese.
| NPS1/2 ~NPS2, Class150 | ||||||||||
| DN | L | D | D1 | D2 | b | f | n-φd | H (FINE) | H (APERTA) | W |
| 15 | 108 | 90 | 60,3 | 34,9 | 12 | 2 | 4-15.9 | 142 | 158 | 100 |
| 20 | 117 | 100 | 69,9 | 42,9 | 13,2 | 2 | 4-15.9 | 144 | 159,5 | 100 |
| 25 | 127 | 110 | 79,4 | 50,8 | 14,7 | 2 | 4-15.9 | 170 | 191 | 120 |
| 32 | 140 | 115 | 88,9 | 63,5 | 16,3 | 2 | 4-15.9 | 199 | 255,5 | 160 |
| 40 | 165 | 125 | 98,4 | 73 | 17,9 | 2 | 4-15.9 | 214 | 248 | 160 |
| 50 | 178 | 150 | 120,7 | 92,1 | 19,5 | 2 | 4-19.1 | 244,5 | 286,5 | 180 |
