Nome di prodotto: | Valvola di ritenuta flangiata dell'oscillazione | Colore: | colore del metallo, colore di corpo |
---|---|---|---|
Materiale del corpo: | Acciaio inossidabile, 304 | Collegamento: | Rf, estremità della flangia |
Disco: | 304, ss304, acciaio inossidabile | Medium: | Gas di olio dell'acqua, liquido corrosivo |
Temperatura di lavoro: | -29~250℃ | Dimensione: | DN15~DN200 |
Evidenziare: | Valvola di ritenuta flangiata dell'oscillazione di acciaio inossidabile,Valvola di ritenuta flangiata fluida corrosiva dell'oscillazione,Valvola di ritenuta flangiata media dell'oscillazione |

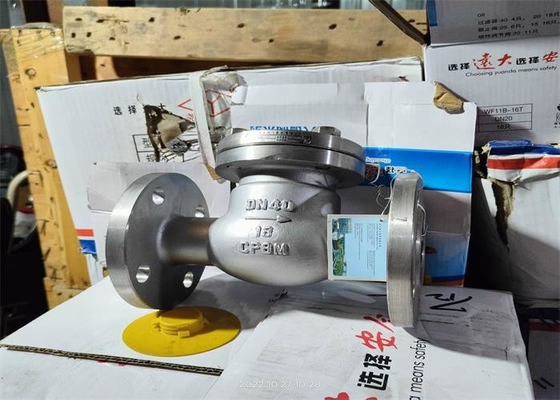

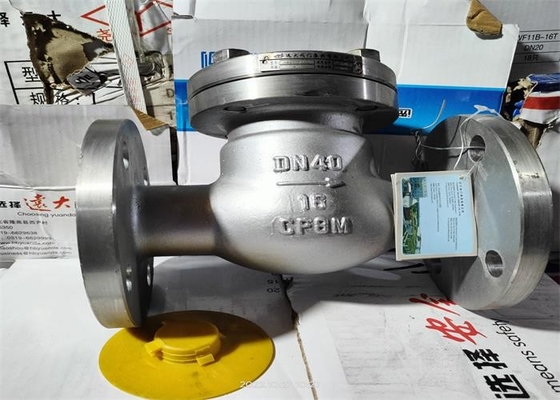

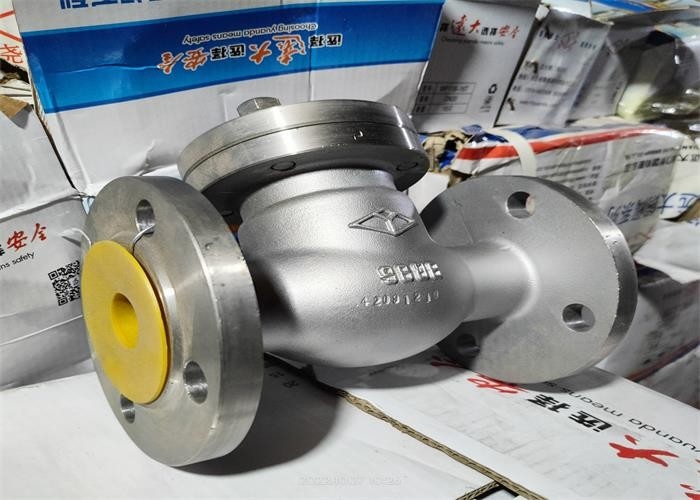

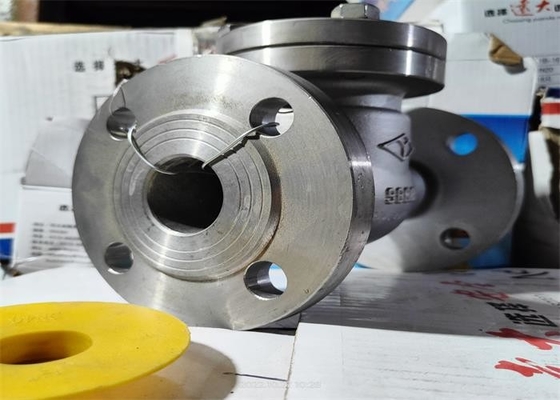

Il controllo di oscillazione della flangia di acciaio inossidabile di H44W pricipalmente è usato per impedire il medium nella conduttura riflusso. La lettura del controllo è inoltre un prodotto della porta leggente automatica. Le parti d'apertura e di chiusura possono essere aperte automaticamente o chiuse dalla pressione del medium scorrente. La lettura del controllo è utilizzata soltanto sulla conduttura in cui i flussi medi nell'una direzione impedire il medium rifluire, in modo da per impedire gli incidenti. Il medium applicabile della valvola di ritenuta dell'oscillazione è: acqua, prodotti petroliferi, vapore, medium acido, ecc. I prodotti sono ampiamente usati in condutture nelle varie condizioni di lavoro in petrolio, chimici, farmaceutici, nei settori produzione energia, ecc
DN | L | D | D1 | D2 | BF | z×Фd | H |
50 | 230 | 160 | 125 | 100 | 16-2 | 4×Ф18 | 129 |
65 | 290 | 180 | 145 | 120 | 18-2 | 4×Ф18 | 144 |
80 | 310 | 195 | 160 | 135 | 20-2 | 8×Ф18 | 158 |
100 | 350 | 215 | 180 | 155 | 20-2 | 8×Ф18 | 166 |
125 | 400 | 245 | 210 | 185 | 22-2 | 8×Ф18 | 191 |
150 | 480 | 280 | 240 | 210 | 24-2 | 8×Ф23 | 212 |
200 | 495 | 335 | 295 | 265 | 26-2 | 12×Ф23 | 253 |
La valvola è composta di corpo, la copertura, il disco, attuatore ed altre parti, il disco possono impedire automaticamente il riflusso fluido. Il disco della valvola è aperto nell'ambito dell'azione di pressione del fluido e dei flussi di fluido dal lato dell'entrata alla mandata. Quando la pressione di entrata è più bassa della pressione dello sbocco, il disco vicino a impedirà automaticamente il riflusso di media nell'ambito dell'azione della differenza di pressione del fluido e della sua propria gravità.
Nome di parte | Materiale |
Corpo, cofano, disco, giogo, attuatore | CF8 |
Dadi scanalati esagonali, perni cilindrici | 304 |
Errori possibili | La causa del guasto | Elimini il modo |
Perdita del fronte di sigillamento della flangia |
1. I bulloni non sono stretti. 2. La guarnizione è rotta o si guasta. |
1. Stringa uniformemente e simmetricamente i bulloni. 2Replace la guarnizione. |
Perdita di superficie di tenuta |
1. La sporcizia ed altre cose sono mescolate fra la superficie di tenuta. 2. La superficie di tenuta è danneggiata. |
1 pulisca la superficie di tenuta. 2. Superficie di tenuta di riparazione o sostituire le parti. |
1. La valvola dovrebbe essere immagazzinata in un magazzino asciutto ed è preparata per polvere ed impermeabile. Lo stoccaggio aperto è proibito rigorosamente.
2. Il deposito a lungo termine dovrebbe essere mantenuto regolarmente.
3. Prima di installazione, la valvola dovrebbe essere pressione provata, controlla se il modello e le specifiche della valvola sono coerenti, pulisce l'interno della valvola e l'esterno, controlla se la valvola è flessibile e se la superficie di tenuta è danneggiata. Dopo la conferma, l'installazione può essere effettuata.
4. La conduttura o l'attrezzatura per l'installazione della valvola dovrebbe essere arrossita o pulita in primo luogo per rimuovere il petrolio, le scorie di saldatura ed altri materiali vari nella conduttura o nell'attrezzatura per evitare graffiare la superficie di tenuta della valvola.
5. Quando manualmente caricare e le valvole di scarico, non li scartano.
6. La valvola è installata solitamente nella conduttura orizzontale, ma inoltre è installata nella conduttura verticale o in conduttura propensa e presta attenzione alla direzione di scorrimento media ed alla direzione della freccia sul corpo di valvola coerente.
7. La prova di pressione dovrebbe essere effettuata prima di installazione e l'installazione può soddisfare le richieste.
8. Il prodotto non è permesso essere sottoposto a grande forza esterna dopo installazione.
