Dettagli:
Termini di pagamento e spedizione:
|

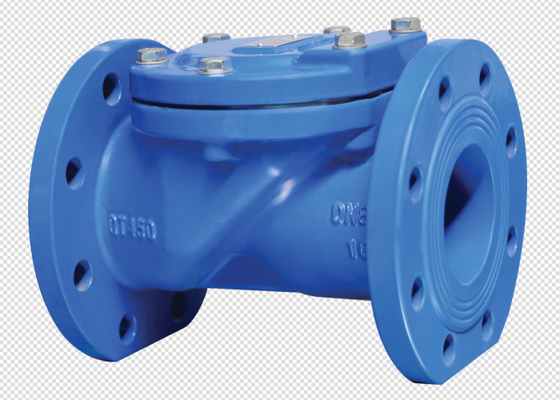

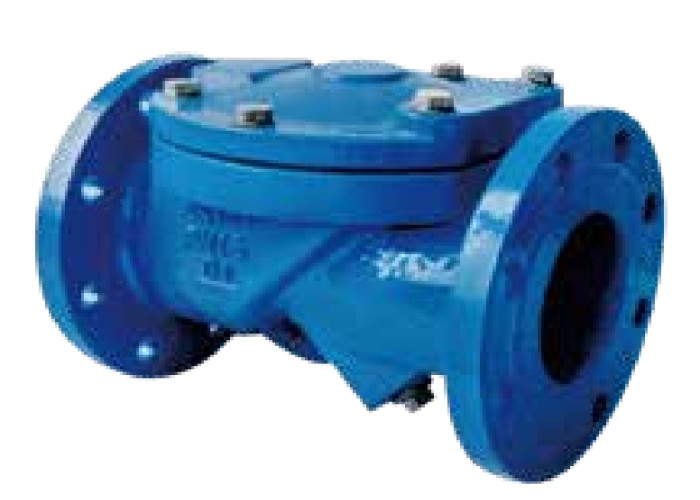

| Nome di prodotto: | Valvola di ritegno a battente | colore: | La richiesta del cliente, blu |
|---|---|---|---|
| Materiale del corpo: | Grey Iron/ferro duttile | collegamento: | Estremità della flangia |
| Temperatura di lavoro: | -10 a 80℃ | Media: | Acqua |
| pressione: | 1.6mpa | Dimensione: | Da DN50 a DN200 |
| Disco: | NBR+Q235 | Norma: | GB |
| Evidenziare: | Valvola di Grey Iron Flanged Swing Check,Valvola di ritenuta flangiata cuneo di gomma dell'oscillazione,valvola di ritenuta duttile dell'oscillazione del ferro 1.6mpa |
||
La progettazione delle parti della valvola di ritenuta di gomma della falda di serie di H44X (SFCV) pricipalmente è composta di tre parti principali: corpo di valvola, cofano e falda di gomma
La falda di gomma nella valvola è fatta del piatto d'acciaio, della barretta d'acciaio e del panno di nylon di rinforzo come il substrato e lo strato esterno è coperto di gomma. Il tempo di impiego della falda della valvola può raggiungere 1 milione volte. La valvola di ritenuta di gomma della falda di serie di H44X (SFCV) adotta la progettazione di area di flusso completo, che ha le caratteristiche di piccola perdita capa, non facili accumulare il varie, manutenzione semplice ecc. La valvola di ritenuta di gomma della falda di serie di H44X (SFCV) è pricipalmente applicabile al rifornimento idrico ed alla rete fognaria orizzontali. Può essere installata allo sbocco dell'acqua della pompa per prevenire danni del martello di acqua e di riflusso to la pompa. La valvola di ritenuta di gomma della falda di serie di H44X (SFCV) può anche essere installata sul tubo di esclusione dell'entrata e sul tubo di scarico del bacino idrico per impedire l'acqua dello stagno lo scorrimento di nuovo all'adduzione di acqua. Le valvole di ritenuta sono generalmente adatte a media puliti, non a media che contengono le particelle solide e di grande viscosità.
| millimetro | L | D | D1 | D2 | BF | Z-фd |
| 50 | 203 | 165 | 125 | 100 | 19-3 | 4-ф19 |
| 65 | 216 | 185 | 145 | 120 | 19-3 | 4-ф19 |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-ф19 |
| 100 | 292 | 220 | 180 | 155 | 19-3 | 8-ф19 |
| 125 | 330 | 250 | 210 | 185 | 19-3 | 8-ф19 |
| 150 | 356 | 285 | 240 | 210 | 19-3 | 8-ф23 |
| 200 | 495 | 340 | 295 | 262 | 20-3 | 12-ф23 |
Caratteristica
| Corpo | Ferro duttile |
| Cofano | Ferro duttile |
| Disco | Manica della maglia della fibra di NBR+Q235+Nylon |
| Guarnizione | NBR |
| Pressione di Norminal | mpa 1,6 |
| prova dello sheel (acqua) | mpa 1,76 |
| prova della guarnizione (acqua) | mpa 2,4 |
| temperatura | ℃ -10 - 80 |
