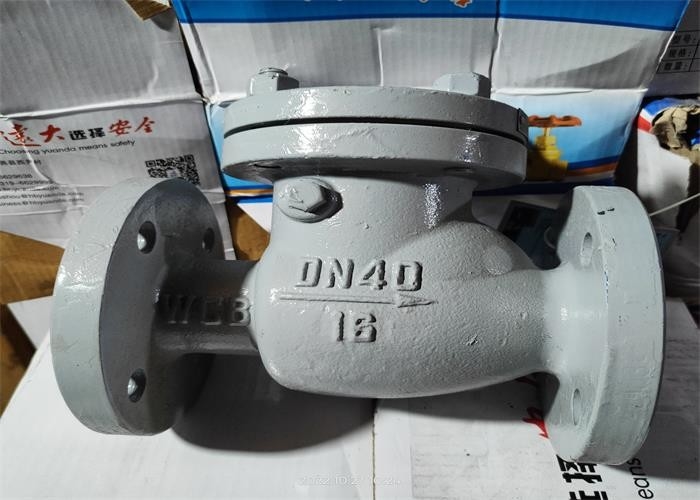

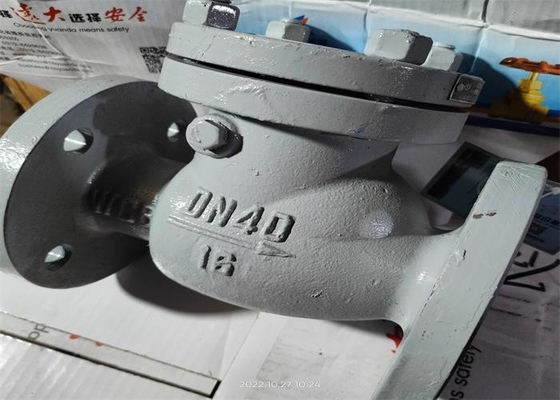

Nome di prodotto: | Valvola di ritenuta flangiata dell'oscillazione | Materiale del corpo: | Ferro duttile/ferro |
---|---|---|---|
Colore: | La richiesta del cliente | Collegamento: | Estremità della flangia, rf |
Medium: | Gas di olio dell'acqua, vapore | Temperatura di lavoro: | -20~180℃ |
Potere: | NON | Materiale del disco: | WCB |
Evidenziare: | valvola di ritenuta flangiata 80mm dell'oscillazione,Valvola di ritenuta flangiata dell'oscillazione di acciaio al carbonio,La valvola di ritenuta standard dell'oscillazione di GB ha flangiato |
Il tipo valvola d'acciaio dell'oscillazione di ritorno del controllo è adatto a petrolio di lavoro della temperatura -29~+550℃ di pressione 1.6~25MPa/2.0-42.0MPa, a fertilizzante chimico, farmaceutico, chimico, a settore produzione energia e ad altri stati della conduttura, il medium applicabile per l'acqua, l'olio, il vapore, medium acido. È una valvola che controlla il flusso unidirezionale del medium nella conduttura per impedire il riflusso del medium nella conduttura. Le valvole di ritenuta appartengono alle valvole automatiche. Le parti d'apertura e di chiusura sono aperte o chiuse dal potere del medium scorrente. Le valvole di ritenuta sono utilizzate soltanto per flusso unidirezionale del medium nella conduttura, per impedire il riflusso di media, nel caso degli incidenti. Pricipalmente utilizzato in petrolio, in fertilizzante chimico, farmaceutico, chimico, nella energia elettrica ed in altre condutture
Parte principale | Materiale della parte |
Corpo, cofano | WCB |
Disco | WCB+2Cr13 |
Gambo | Q235 |
asse | Acciaio al carbonio, acciaio inossidabile |
H44H-16C | DN | L | D | D1 | D2 | BF | z-Фd | H |
40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
La valvola è composta di corpo, la copertura, il disco, attuatore e l'asse dell'attuatore ed altre parti, il disco possono impedire automaticamente il riflusso fluido. Il disco della valvola è aperto nell'ambito dell'azione di pressione del fluido e dei flussi di fluido dal lato dell'entrata alla mandata. Quando la pressione di entrata è più bassa della pressione dello sbocco, il disco vicino a impedirà automaticamente il riflusso di media nell'ambito dell'azione della differenza di pressione del fluido e della sua propria gravità.
1. La resistenza fluida è piccola, la superficie di tenuta dalla spazzola della mano del mezzo e piccola erosione.
2. Forma semplice, buona tecnologia di fabbricazione, vasta gamma dell'applicazione.
3. Il dispositivo limitato di posizione nella cavità di corpo impedisce la posizione di apertura del disco della valvola essere troppo alto essere chiuso, di modo che la prestazione dell'operazione della macchina è più stabile
4. Durante l'installazione, la direzione di scorrimento media è coerente con la direzione della freccia sul corpo di valvola.
1. La valvola dovrebbe essere disposta in un magazzino asciutto e rigorosamente è proibita essere immagazzinata all'aperto.
2. Il deposito a lungo termine dovrebbe essere mantenuto regolarmente.
3. Le condizioni di gestione soddisfaranno le richieste delle specifiche di prestazione.
4. La prova di pressione dovrebbe essere effettuata prima di installazione e l'installazione può essere realizzata soltanto se soddisfa le richieste.
5. La cavità della valvola e del tubo dovrebbe essere pulita prima di installazione.
6. Il prodotto non sarà conforme a grande forza esterna dopo installazione.
7. La valvola è installata solitamente nella conduttura orizzontale, ma può anche essere installata nella conduttura verticale o in conduttura propensa e presta attenzione alla direzione di scorrimento media ed alla direzione della freccia sul corpo di valvola coerente.
