Dettagli:
Termini di pagamento e spedizione:
|

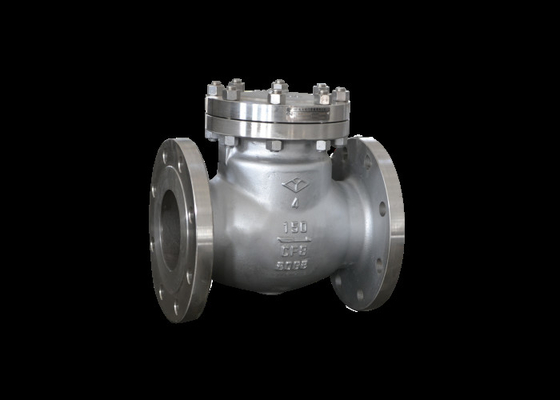

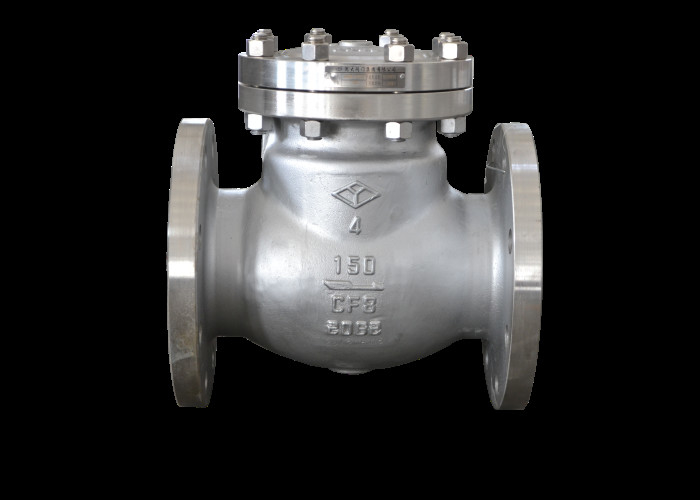

| Nome di prodotto: | Valvola di ritenuta dell'oscillazione | Colore: | La richiesta del cliente |
|---|---|---|---|
| Media: | acqua, olio, vapore | Materiale del corpo: | Acciaio inossidabile |
| Collegamento: | Estremità della flangia, rf | Temperatura di lavoro: | -29℃~425℃ |
| Tipo: | Oscillazione | Pressione: | 150LB |
| Evidenziare: | la valvola di ritenuta dell'oscillazione di pressione 150lb ha flangiato,la valvola di ritenuta dell'oscillazione di acciaio inossidabile ha flangiato,la pressione 150lb ha flangiato valvola di ritenuta dell'oscillazione |
||
Questa valvola è utilizzata soltanto per impedire il flusso inverso del medium sulle varie condutture o attrezzature e per aprire e chiudere una strada.
| dimensione | L | D | D1 | D2 | BF | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2,5" | 216 | 177,8 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 152,5 |
| 3" | 241 | 190 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4" | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5" | 330 | 254 | 215,9 | 185,7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6" | 356 | 279,4 | 241,3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8" | 495 | 342,9 | 298,5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| Estremità della flangia | ANSI B 16,5 |
| Faccia a faccia | ASME B 16,1 |
| Progettazione e fabbricare | ASME B 16,34 |
| Pressione nominale | 150 LIBBRE |
| prova dell'inferno (acqua) | mpa 3,0 |
| Prova della guarnizione (acqua) | mpa 2,2 |
| Temperatura adatta | ℃ del ≤ 150 di temperatura |
| Pressione adatta | pressione < 150LB=""> |
| Medium adatto | Liquidi corrosivi dell'acqua, del vapore, del petrolio e di acido nitrico |
istruzioni 1. di 1.Storage, dell'installazione e di uso. La valvola sarà immagazzinata in un magazzino asciutto e le preparazioni antipolvere ed impermeabili saranno fatte. È proibito rigorosamente per immagazzinare all'aperto.
2. Per deposito a lungo termine, sarà mantenuto regolarmente.
3. Prima di installazione, controlli se il modello e la specificazione della valvola collaudata pressione sono coerenti, pulisca l'interno e l'esterno della valvola, controllano se la valvola gira flessibilmente e se la superficie di tenuta è danneggiata. Dopo la conferma, l'installazione può essere effettuata.
4. La conduttura o l'attrezzatura su cui la valvola è installata sarà arrossita o pulita in primo luogo per rimuovere il petrolio, le scorie di saldatura e l'altro varie nella conduttura o nell'attrezzatura per evitare graffiare la superficie di tenuta della valvola.
5. Quando manualmente caricare e scaricare la valvola, sono proibiti per scartarlo.
6. La valvola è installata solitamente sulla conduttura orizzontale e non può essere installata sulla conduttura verticale. Si noti che la direzione di scorrimento media è coerente con la direzione della freccia sul corpo di valvola.
7. La prova di pressione sarà effettuata prima di installazione e l'installazione può essere effettuata soltanto se soddisfa le richieste.
8. Il prodotto non sarà sottoposto a grande forza esterna dopo installazione.
9. Le condizioni di gestione saranno coerenti con i requisiti nelle specifiche di prestazione.
