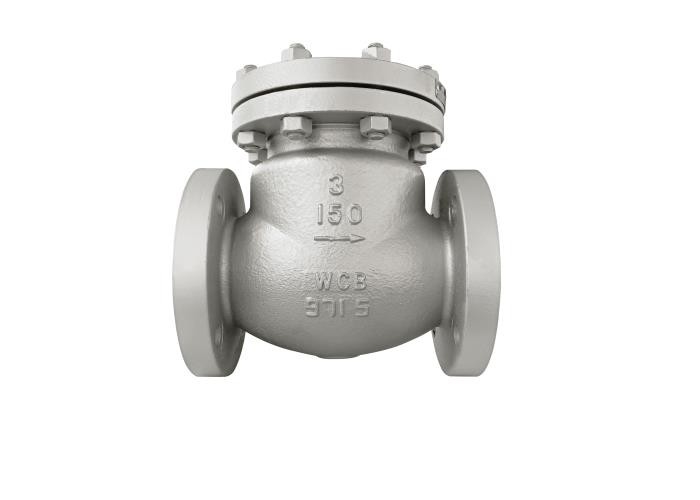

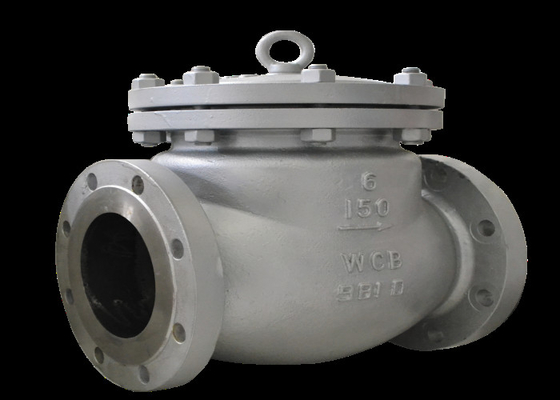

| Nome di prodotto: | Valvola di ritenuta dell'oscillazione | Colore: | La richiesta del cliente, grigia |
|---|---|---|---|
| Norma: | Api | Materiale del corpo: | Acciaio al carbonio |
| Collegamento: | Estremità della flangia, rf | Dimensione: | DN50-300 |
| Pressione: | Pressione media, Class150LB~Class2500LB | Temperatura dei media: | Temperatura media, temperatura elevata |
| Evidenziare: | l'acciaio fuso ha flangiato valvola di ritenuta dell'oscillazione,Valvola di ritenuta flangiata a 3 pollici dell'oscillazione,La valvola di ritenuta a 3 pollici dell'oscillazione ha flangiato |
||
La valvola è composta di corpo di valvola, di copertura della valvola, di disco della valvola, di attuatore e di altre parti. Il disco della valvola può impedire automaticamente il riflusso fluido. Il disco della valvola della valvola è aperto nell'ambito dell'azione di pressione del fluido e dei flussi di fluido dal lato dell'entrata alla mandata. Quando la pressione di entrata è più bassa della pressione dello sbocco, il disco della valvola si chiude automaticamente nell'ambito dell'azione della differenza di pressione del fluido, della sua propria gravità e di altri fattori per impedire il medium rifluire.
| dimensione | L | D | D1 | D2 | BF | Z-Фd | H |
| 2" | 203 | 150 | 120,7 | 92,1 | 17.5-2 | 4-Ф19 | 150 |
| 2,5" | 216 | 180 | 139,7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3" | 241 | 190 | 152,4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4" | 292 | 230 | 190,5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5" | 330 | 255 | 215,9 | 185,7 | 23-2 | 8-Ф22.2 | 253 |
| 6" | 356 | 280 | 241,3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8" | 495 | 345 | 298,5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10" | 622 | 405 | 362 | 323,8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12" | 698 | 485 | 431,8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| nome di parte | materiale della parte |
| corpo, cofano, sostegno, attuatore | ASTM A216 WCB |
| Perno cilindrico | ASTM A276 410 |
| Disco | ASTM A105/ASTM A216 WCB |
| Errori possibili | Causa di guasto | Metodo di eliminazione |
| Perdita della superficie di tenuta della flangia |
1. I bulloni non sono stretti. 2. La guarnizione è rotta o venuta a mancare. |
1. Stringa uniformemente e simmetricamente i bulloni. 2. Sostituisca la guarnizione. |
| Perdita di superficie di tenuta |
1. La sporcizia ed altri argomenti sono mescolati fra le superfici di tenuta. 2. La superficie di tenuta è danneggiata. |
1 pulito la superficie di tenuta. 2. Sistemi la superficie di tenuta o sostituisca le parti. |
Progettazione e fabbricazione: Valvole di ritenuta della flangia, dell'ansa, della saldatura di testa e della saldatura di testa di api 594-2017
·Lunghezza della struttura: Valvole di ritenuta della flangia, dell'ansa, della saldatura di testa e della saldatura di testa di api 594-2017
·Estremità di collegamento: Lunghezza della struttura della valvola di ASME b16.5-2017
·Ispezione e prova: Ispezione di api 598-2016 e prova delle valvole
·Valutazione di temperatura di pressione: ASME B16.34 ha flangiato valvole infilate e saldate
