Dettagli:
Termini di pagamento e spedizione:
|

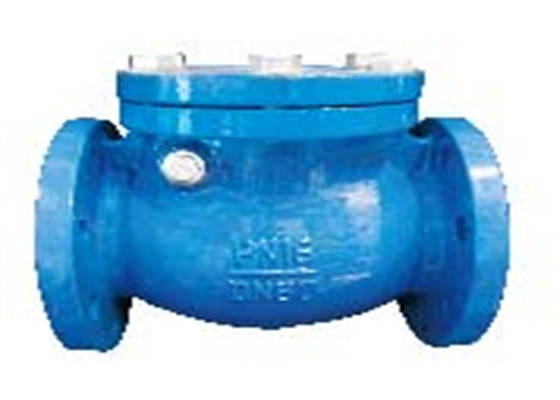

| Nome di prodotto: | Valvola di ritenuta flangiata dell'oscillazione | Pressione: | Pressione media, pressione bassa |
|---|---|---|---|
| Colore: | La richiesta del cliente, blu | Collegamento: | Estremità della flangia |
| Dimensione: | DN50~DN200 | Disco: | GG25 |
| Materiale del corpo: | GG25 | Medium: | Gas di olio dell'acqua |
| Evidenziare: | Tipo della flangia della valvola di ritenuta dell'oscillazione DN50,tipo d'acciaio della flangia della valvola di ritenuta dell'oscillazione,dn50 ha flangiato valvola di ritenuta dell'oscillazione |
||
Uso:
Questa valvola è utilizzata soltanto per impedire il flusso inverso del medium sulle varie condutture o attrezzature e per aprire e chiudere una strada.
l'assemblea 1.Before, controlla se le parti sono qualificate. Le parti che colpiscono la prestazione di servizio non possono essere montate
i bulloni di collegamento 2.The del disco e dell'attuatore della valvola sono stretti con il bullone che stringe l'agente
la cavità interna 3.The del corpo di valvola deve essere pulita ed i bulloni di collegamento della flangia dovrebbero stringere simmetricamente e gradualmente
l'assemblea 4.After, il prodotto sarà aperta flessibilmente e chiusa senza incepparsi
la prova di pressione 5.The di intera macchina soddisfarà le richieste del GB/T1 39 2 7
la cavità interna 6.The della valvola e la superficie di contatto con il medium saranno dipinte con l'iniettore rosso e la superficie globale della valvola sarà dipinta con pittura grigia media
| Diametro nominale | DN50~DN200 | |
| Pressione nominale | 1,6 Mpa | |
| Temperatura adatta | ℃ del ≤ 200 di temperatura | |
| Prova di pressione | Prova della guarnizione (acqua) | mpa 1,8 |
| Shell Test (acqua) | mpa 2,4 | |
| Medium adatto | olio dell'acqua del vapore | |
| DN | L | D | D1 | D2 | b | f | Z*φ | H |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4*19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4*19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8*19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8*19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8*19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8*23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12*23 | 275 |
