| Nome di prodotto: | Valvola di ritenuta flangiata dell'oscillazione | MEDIA: | Acqua, vapore |
|---|---|---|---|
| Potere: | Non | Colore: | La richiesta del cliente, |
| Materiale del corpo: | Acciaio al carbonio | Collegamento: | Estremità della flangia, rf |
| Temperatura di lavoro: | -20- 180°c | Tipo: | Controlli, oscillazione |
| Evidenziare: | la valvola di ritenuta standard dell'oscillazione della Corea ha flangiato,la valvola di ritenuta dell'oscillazione di 50mm ha flangiato,valvola di ritenuta flangiata dell'oscillazione di acciaio al carbonio |
||

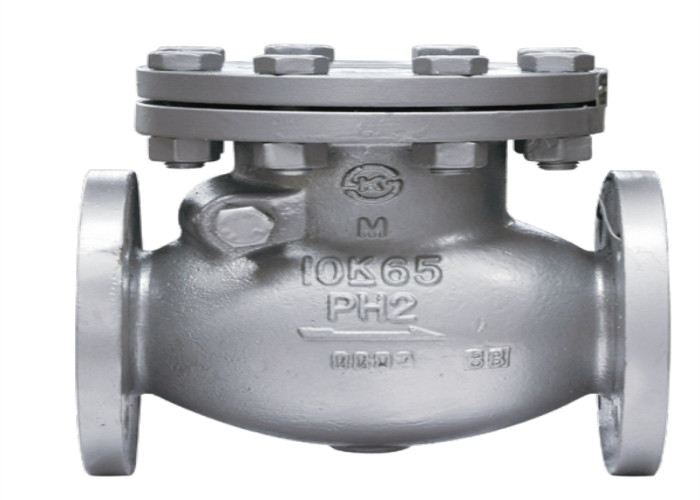

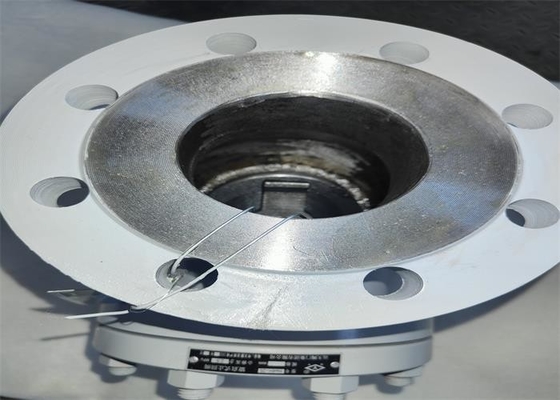

Questa valvola è utilizzata soltanto per impedire il flusso inverso del medium sulle varie condutture o attrezzature e per aprirsi e chiudersi in una direzione.
- Progettazione e fabbricazione: Valvola flangiata dell'acciaio fuso di KS B 2361
·Lunghezza della struttura: Valvola flangiata dell'acciaio fuso di KS B 2361
·Estremità di collegamento: Valvola flangiata dell'acciaio fuso di KS B 2361
·Ispezione e prova: Regole generali di KS b2304 per ispezione della valvola
| Tipo |
Dimensione |
|||||||
| L | D | D1 | D2 | BF | Z-Фd | H | ||
| H44H-16C | 50 | 203 | 155 | 120 | 96 | 16-2 | 4-Ф19 | 160 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Ф19 | 175 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Ф19 | 190 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Ф19 | 215 | |
| 125 | 330 | 250 | 210 | 182 | 20-2 | 8-Ф23 | 240 | |
| 150 | 356 | 280 | 240 | 212 | 22-2 | 8-Ф23 | 255 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Ф23 | 295 | |
| 250 | 622 | 400 | 355 | 324 | 24-2 | 12-Ф25 | 340 | |
| 300 | 698 | 445 | 400 | 368 | 24-3 | 16-Ф25 | 390 | |
1. Questa valvola è flangia collegata conformemente alla norma di KS la B 2361.
2. Questa valvola è composta di corpo di valvola, copertura della valvola, disco della valvola, attuatore e asse dell'attuatore ed altre parti. Il disco della valvola può impedire automaticamente il riflusso fluido. Il disco della valvola di questa valvola è aperto nell'ambito dell'azione di pressione del fluido e dei flussi di fluido dal lato dell'entrata alla mandata. Quando la pressione di entrata è più bassa della pressione dello sbocco, il disco della valvola si chiude automaticamente nell'ambito dell'azione della differenza di pressione del fluido, della sua propria gravità e di altri fattori per impedire il riflusso medio.
1. La valvola sarà disposta in un magazzino asciutto e non sarà immagazzinata all'aperto.
2. Se è immagazzinato a lungo, dovrebbe essere mantenuto regolarmente.
3. Le condizioni di lavoro soddisfaranno le richieste delle specifiche di prestazione.
4. La prova di pressione sarà effettuata prima di installazione e l'installazione può essere effettuata solo dopo che soddisfa le richieste.
5. Pulisca la cavità interna dei tubi e delle valvole prima di installazione.
6. Dopo installazione, il prodotto non dovrebbe essere sottoposto alle grandi forze esterne.
7. La valvola è installata solitamente sulla conduttura orizzontale, ma può anche essere installata sulla conduttura verticale o sulla conduttura propensa. Si noti che la direzione di scorrimento media è coerente con la direzione della freccia sul corpo di valvola.
![]()
![]()
![]()
