| Nome di prodotto: | Valvola di ritenuta flangiata dell'oscillazione | Dimensione del porto: | DN50~DN500 |
|---|---|---|---|
| Pressione: | 1,6 Mpa | Potere: | Non |
| Materiale: | Ferro; Ferro duttile | Struttura: | Controlli, oscillazione |
| MEDIA: | Acqua | Colore: | La richiesta del cliente, blu |
| Evidenziare: | valvola di ritenuta della flangia dn500,i tubi verticali flangiano valvola di ritenuta,valvola di ritenuta flangiata standard dell'oscillazione di GB |
||
Lo scopo di questa valvola è di impedire il medium su tutti i tipi di condutture o l'attrezzatura controcorrente ed è usato per l'apertura e la chiusura unidirezionali

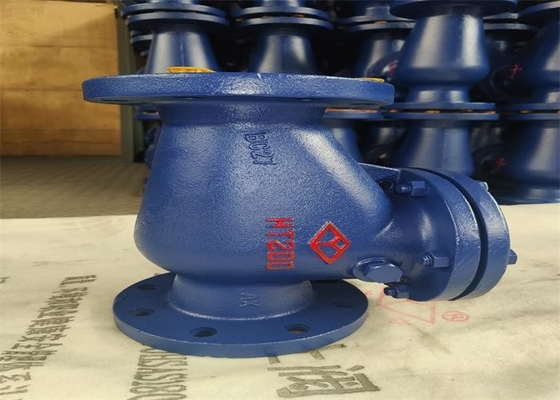

1. Questa valvola è una valvola di ritenuta collegata flangia dell'oscillazione del ferro conforme alla norma di gb/t 13932.

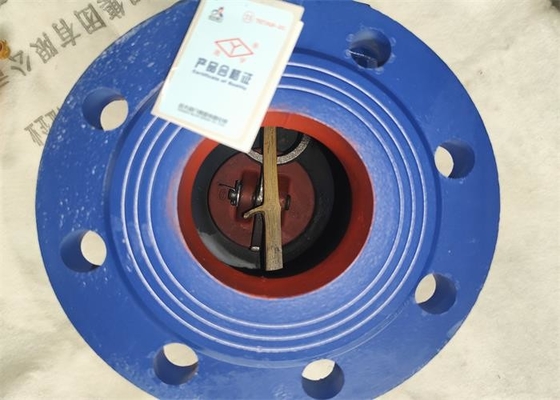

2. Questa valvola è composta di corpo di valvola, copertura della valvola, disco della valvola, attuatore e asse dell'attuatore ed altre parti. Questa valvola può impedire automaticamente il riflusso fluido. Il disco della valvola di questa valvola è aperto nell'ambito dell'azione di pressione del fluido e dei flussi di fluido dal lato dell'entrata alla mandata. Quando la pressione di entrata è più bassa della pressione dello sbocco, il disco della valvola si chiude automaticamente nell'ambito dell'azione della differenza di pressione del fluido, della sua propria gravità e di altri fattori per impedire il riflusso medio.
| Tipo | Termine nominale | dimensione (millimetri) | ||||||
| DN | L | H | D | D1 | D2 | BF | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| Nome di parte | materiale |
| Corpo, cofano, disco | QT450-10/HT200 |
| Gambo | QT450-10 |
| asse | 35, acciaio inossidabile |
| imballaggio | XB300 |
| asse del perno | 35, acciaio inossidabile |
| bullone, dado | 25/35 |
