Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Valvola di globo flangiata | Dimensione del porto: | DN15-DN200 |
|---|---|---|---|
| Media: | Acqua, olio | Temperatura: | 0~200℃ |
| Potere: | Manuale | Collegamento: | Estremità della flangia |
| Colore: | La richiesta del cliente | Norma: | BACCANO |
| Pressione: | Pressione media | ||
| Evidenziare: | Il ghisa ha flangiato valvola di globo,L'acqua ha flangiato valvola di globo,Valvola di globo flangiata di acciaio inossidabile di BACCANO |
||

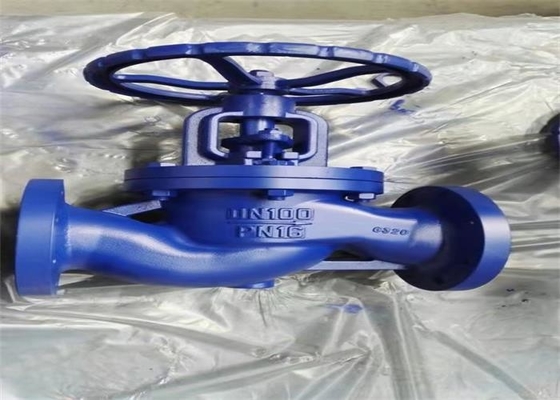

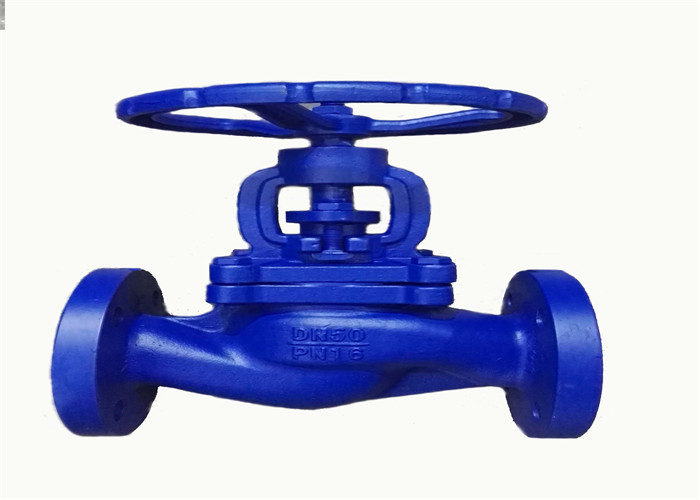

La valvola d'arresto standard tedesca ha la struttura ragionevole e sigillamento affidabile. È particolarmente adatto ad infiammabile, ad esplosivo, liquidi altamente tossici e tossici, petrolio ad alta temperatura del trasferimento di calore, ammoniaca liquida, glicole etilenico ed altri media. I modi moventi di valvola d'arresto standard tedesca includono il manuale, l'azionamento dell'ingranaggio, elettrico, pneumatico, ecc.
La valvola d'arresto standard tedesca della flangia è applicabile ad infiammabile, ad esplosivo, liquidi altamente tossici e tossici, petrolio ad alta temperatura del trasferimento di calore, ammoniaca liquida, glicole etilenico ed altri media fluidi industriali con pressione nominale di PN16 ~ pn160 e temperatura di lavoro - di 29 ~ ℃ 350. La valvola d'arresto standard tedesca è ampiamente usata nell'industria petrochimica, tessuto della fibra chimica, la fabbricazione della carta di plastica, l'acciaio di energia elettrica, gomma di tintura e di stampa, gas naturale ed altri sistemi di gas, con la prestazione sicura ed affidabile.
| DN | L | D | D1 | D2 | BF | Zxd | W |
| 15 | 130 | 95 | 65 | 46 | 14-2 | 4x14 | 96 |
| 20 | 150 | 105 | 75 | 56 | 16-2 | 4x14 | 96 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4x14 | 120 |
| 32 | 180 | 140 | 100 | 76 | 18-2 | 4x19 | 140 |
| 40 | 200 | 150 | 110 | 84 | 18-2 | 4x19 | 140 |
| 50 | 230 | 165 | 125 | 99 | 20-2 | 4x19 | 200 |
| 65 | 290 | 185 | 145 | 118 | 20-2 | 4x19 | 200 |
| 80 | 310 | 200 | 160 | 132 | 22-2 | 8x19 | 240 |
| 100 | 350 | 220 | 180 | 156 | 24-2 | 8x19 | 280 |
| 125 | 400 | 250 | 210 | 184 | 26-2 | 8x19 | 360 |
| 150 | 480 | 285 | 240 | 211 | 26-2 | 8x23 | 360 |
| 200 | 600 | 340 | 295 | 266 | 30-2 | 12x23 | 400 |
| Progettazione e fabbricazione | BACCANO 3356 |
| Faccia a faccia | BACCANO 3202-F1 |
| Estremità della flangia | BACCANO 2533 PN16 |
| Dimensione: | DN15-DN200 |
| Pressione di Norminal (MPA) | 1,6 |
| Temperatura di Suitbk | ≤200°C |
| Prova della guarnizione | 1.8mpa |
| Prova di Shell | 2.4mpa |
| Medium adatto: | vapore, acqua, olio |
| Nome di parte | Materiale |
| Corpo | GG25/GGG50 |
| Disco | SS/A105 |
| Dado | Acciaio al carbonio |
| Cofano | GG25/GGG50 |
| Volante | GGG-40 |
