Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Valvola di ritenuta dell'oscillazione | Materiale del corpo: | Ferro duttile |
---|---|---|---|
Collegamento: | Estremità della flangia | Temperatura di lavoro: | -20- 80°c |
Dimensione del porto: | DN50~DN200 | Colore: | La richiesta del cliente, blu |
Norma: | GB | Pressione: | 0.6~1.6 mpa |
Evidenziare: | Valvola di ritenuta duttile del ferro di GB,Valvola di ritenuta duttile anticorrosiva del ferro,Tipo inossidabile valvola di ritenuta della flangia |

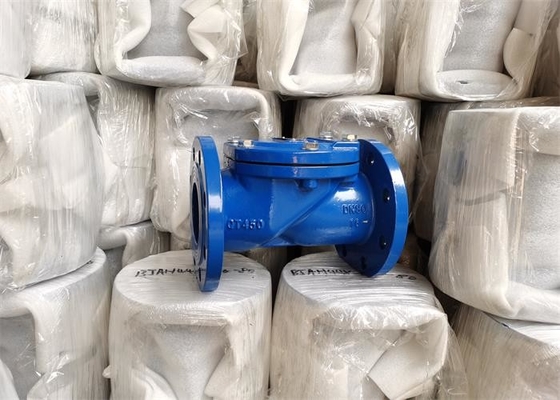

Questa valvola pricipalmente è utilizzata allo sbocco della pompa della conduttura nel rifornimento idrico e rete fognaria, petrolio, l'industria chimica ed altri dipartimenti industriali liquidi non corrosivi per impedire la controcorrente media.

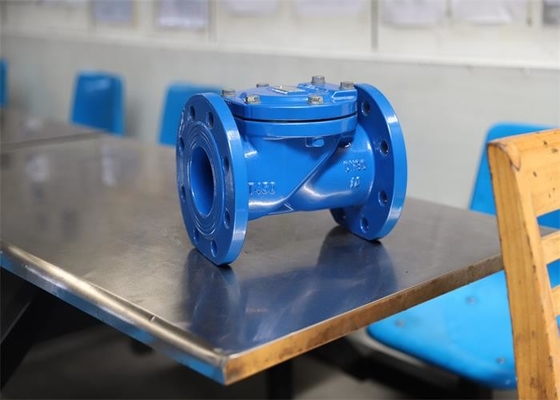

La valvola è collegata dalla flangia, la superficie di tenuta adotta la progettazione propensa ed il tempo di chiusura è breve, che può ridurre la pressione del martello di acqua. La valvola è composta di corpo di valvola, di copertura della valvola, di disco della valvola e di altre parti.
1. La resistenza fluida è piccola e la superficie di tenuta più di meno è raschiata ed erosa mediante il medium.
2. Forma semplice, buona tecnologia di fabbricazione ed ampia gamma di applicazione.
3. Il dispositivo limitato di posizione nella cavità interna del corpo di valvola impedisce la posizione di apertura del disco della valvola essere troppo alto chiudersi, rendente la prestazione di servizio di intera macchina più stabile
4. Durante l'installazione, la direzione di scorrimento media è coerente con la direzione della freccia sul corpo di valvola.
1. La valvola sarà disposta in un magazzino asciutto e non sarà immagazzinata all'aperto.
2. Per deposito a lungo termine, sarà mantenuto regolarmente.
3. Le condizioni di gestione soddisfaranno le richieste delle specifiche di prestazione.
4. L'ispezione della prova di pressione sarà condotta prima di installazione e l'installazione può essere effettuata solo dopo soddisfare le richieste.
5. Pulisca la cavità interna dei tubi e delle valvole prima di installazione.
6. Dopo installazione, il prodotto non sarà sottoposto a grande forza esterna.
7. La valvola è installata solitamente nella conduttura orizzontale, con il perpendicolare ascendente della copertura della valvola alla conduttura e nota che la direzione di scorrimento media è coerente con la direzione della freccia sul corpo di valvola.
8. Quando la temperatura minima locale è più bassa del ℃ 4, la protezione dell'isolamento termico sarà assicurata; Quando è usata come la valvola dell'estremità, il tubo o il rivestimento del compagno sarà utilizzato affinchè riscaldare impedisca la temperatura della parete del tubo essere più basso di 0 ℃.
9. È proibito rigorosamente per installarlo ed usare sulla conduttura che sopporta la vibrazione o la variazione rapida di temperatura media.
DN | L | D | D1 | BF | z-Фd | |||
10 | 16 | 10 | 16 | 10 | 16 | |||
50 | 203 | 165 | 125 | 19-3 | 4-Ф18 | |||
65 | 216 | 185 | 145 | 19-3 | 4-Ф18 | |||
80 | 240 | 200 | 160 | 19-3 | 8-Ф18 | |||
100 | 292 | 220 | 180 | 19-3 | 8-Ф18 | |||
125 | 330 | 250 | 210 | 19-3 | 8-Ф18 | |||
150 | 356 | 285 | 240 | 19-3 | 8-Ф23 | |||
200 | 493 | 340 | 295 | 20-3 | 8-Ф23 | 12-Ф23 |
