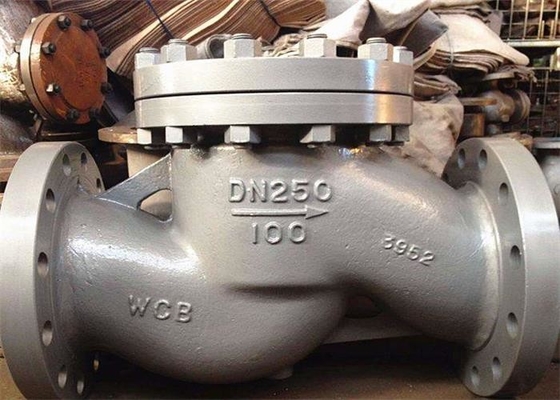

Valvola di ritenuta standard dell'ascensore del Mpa dell'estremità 1.0/1.6/2.5 della flangia della Russia dell'acciaio fuso

Introduzione

Le valvole di ritenuta dell'ascensore dell'acciaio fuso di H41W e di H41h sono ampiamente usate per pressione nominale PN1 per le condutture nelle varie condizioni di lavoro quali petrolio, l'industria chimica e la centrale elettrica termica con la temperatura di lavoro - di 29 ~ ℃ 550 a 6 ~ 10.0MPa, i media applicabili sono l'acqua, petrolio, vapore, ecc. La sua funzione principale è di impedire il riflusso medio, la rotazione inversa della pompa e del suo motore di azionamento e lo scarico del medium in contenitore.

Struttura di principio

Durante l'uso della valvola, i flussi medi in direzione della freccia nella la figura.

1. Quando i flussi medi nella direzione specificata, il disco della valvola è colpito con la forza media. Quando il medium è aperto per controcorrente, il disco della valvola e la superficie di tenuta della sede valvola sono chiuso dovuto il peso di auto del disco della valvola e la forza inversa del medium, in modo da impedire la controcorrente del medium.

2. La superficie di tenuta del corpo e del disco di valvola sarà ricoperta con acciaio inossidabile.

Dimensione
