Dettagli:
Termini di pagamento e spedizione:
|

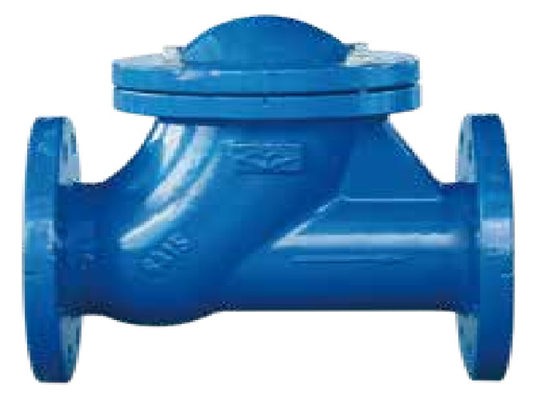

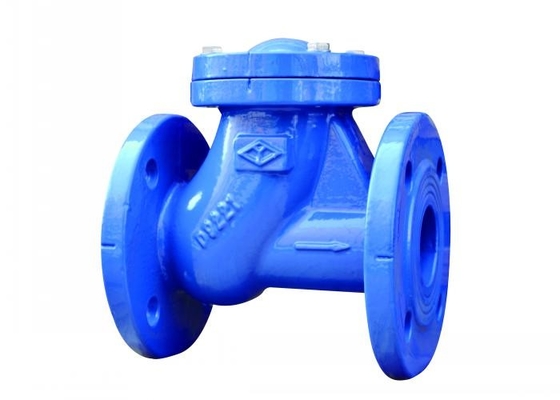

| Nome di prodotto: | Valvola di ritenuta dell'ascensore | Pressione: | 1.6mpa |
|---|---|---|---|
| Materiale del corpo: | Ghisa | Media: | Acqua |
| Temperatura dei media: | Temperatura normale | Collegamento: | Estremità della flangia |
| Dimensione: | DN40 a DN200 | Colore: | La richiesta /blue del cliente |
| palla: | WCB+NBR | Norma: | Norma di GB |
| Evidenziare: | Tipo valvola di ritenuta della palla dell'estremità della flangia,Tipo valvola di ritenuta della palla di 16 Mpa,Anti valvola a sfera di ossidazione |
||
La palla di gomma adotta la sfera d'acciaio vuota ed è attaccata con gomma con buona elasticità, che può assicurare il sigillamento e ridurre il danneggiamento del sistema di conduttura durante la chiusura della valvola. Quando la valvola è aperta, il corpo conico con i fori può riparare la sfera d'acciaio, eliminare la pressione sulla superficie di contatto fra la palla di gomma ed il corpo conico, stabilire il contatto della superficie di contatto e riduce la perdita idraulica causata dall'agitazione della palla di gomma nella valvola. Nel grande sistema di conduttura, l'uso della valvola di ritenuta sferica canali di quattro o di tre canali può sostituire la grande struttura del piatto della valvola, ridurre il peso del piatto della valvola, fare il canale interno abbia una struttura porosa indipendente e la palla è disposta in ogni foro. Il liquido andrà il suo proprio modo nel corso dell'entrare e dell'uscita in del corpo di valvola senza interferenza, ridurrà l'impatto e la vibrazione nel corso della chiusura della valvola, ridurrà il rumore e completamente eliminerà la palla eseguente l'errore. La valvola di ritenuta sferica del multi canale non ha parti articolate (asse e manica dell'asse) e movimento meccanico non relativo di attrito. Rispetto alla valvola di ritenuta dell'oscillazione, non ha parti vulnerabili, tempo di impiego lungo e lavoro di manutenzione
Questa valvola è utilizzata affinchè la singola apertura e chiudersi impedisca il riflusso dei media della conduttura.
| Pressione di Norminal | 1,6 (mpa) |
| Shell Test | 2,4 mpa (acqua) |
| Prova della guarnizione | mpa 1,76 (wtaer) |
| temperatura | ≤80℃ |
| medium | acqua |
| millimetro | L | D | D1 | D2 | BF | Z-фd | H |
| 40 | 203 | 150 | 110 | 84 | 19-3 | 4-ф19 | 129 |
| 50 | 203 | 165 | 125 | 99 | 19-3 | 4-ф19 | 129 |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-ф19 | 146 |
| 80 | 241 | 200 | 160 | 132 | 20-3 | 8-ф19 | 152 |
| 100 | 292 | 220 | 180 | 156 | 22-3 | 8-ф19 | 189 |
| 125 | 330 | 250 | 210 | 184 | 23-3 | 8-ф19 | 190 |
| 150 | 356 | 285 | 240 | 211 | 23-3 | 8-ф23 | 226 |
| 200 | 495 | 340 | 295 | 266 | 25-3 | 12-ф23 | 275 |
