Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Colata | Potere: | Manuale |
|---|---|---|---|
| pressione: | Pressione media | Temperatura dei media: | Media temperatura |
| Media: | Acqua, olio | Struttura: | controllo, oscillazione |
| Colore: | La richiesta del cliente | norma: | ANSI |
| Evidenziare: | Valvola di ritenuta dell'oscillazione del ghisa dell'ANSI,Valvola di ritenuta inossidabile dell'oscillazione del ghisa,La valvola di ritenuta idraulica dell'oscillazione ha flangiato |
||

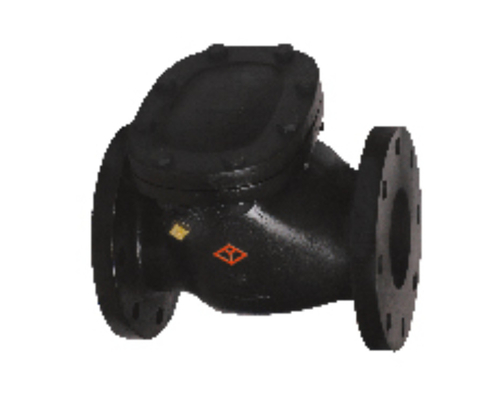

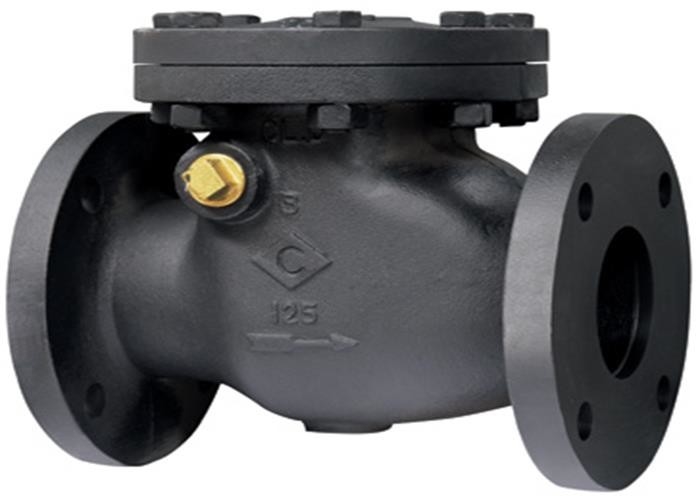

La valvola di ritenuta standard americana dell'oscillazione H44 si riferisce alla valvola che automaticamente apre e chiude il disco secondo il flusso del medium stesso della valvola per impedire il riflusso del medium, anche conosciuta come la valvola di ritenuta, la valvola unidirezionale, la valvola d'arresto e la valvola di contropressione. La funzione di questo tipo di valvola è di permettere che il medium entri nella soltanto una direzione ed impedisca il flusso in una direzione. Solitamente, questa valvola funziona automaticamente. Nell'ambito dell'azione di pressione del fluido che entra nell'una direzione, il disco della valvola si apre; Quando i flussi di fluido nella direzione opposta, nella pressione del fluido e nel peso di auto dell'atto del disco della valvola sulla sede valvola, in modo da tagliare il flusso.
La valvola di ritenuta standard americana dell'oscillazione H44 è applicabile alle condutture nelle varie condizioni di lavoro quali le centrali elettriche chimiche, idrauliche e termiche del petrolio, tagliare o collegare i media. Media applicabili: acqua, petrolio, vapore, ecc
| Progettazione e fabbricazione | MSS SP-71 |
| Faccia a faccia | ANSI B 16,10 |
| Estremità della flangia | ANSI B16.1 |
| Pressione di Norminal | 125 PSI |
| Temperatura di Suitbk | -20to 200°C |
| Prova della guarnizione | 200 PSI |
| Prova di Shell | 350 PSI |
| NPS | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 203 | 216 | 240 | 292 | 330 | 355 | 495 | 622 | 698,5 |
| H | 114 | 137 | 149 | 168 | 197 | 210 | 260 | 305 | 349 |
| D | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 |
| DI | 120,7 | 139,5 | 152,5 | 190,5 | 216 | 241,5 | 298,5 | 362 | 432 |
