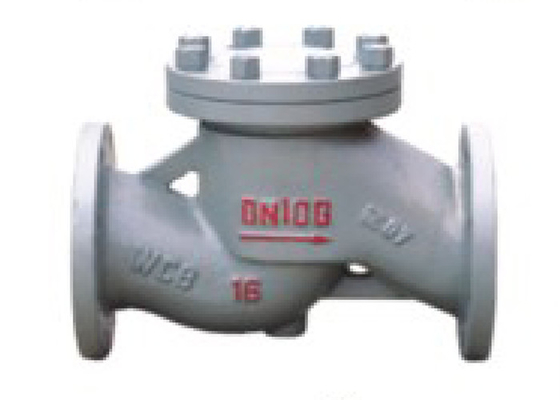

L'estremità flangiata del acciaio al carbonio della colata di PN16 DN15-DN250 solleva la valvola di ritenuta

introduzione

La valvola di ritenuta dell'ascensore si riferisce alla valvola che automaticamente apre e chiude il disco secondo il flusso del medium stesso della valvola per impedire il riflusso del medium. Inoltre è conosciuto come la valvola di ritenuta, la valvola unidirezionale, la valvola di ammissione inversa e valvola di contropressione. La valvola di ritenuta appartiene ad una valvola automatica, che pricipalmente è utilizzata per impedire il riflusso medio, la rotazione inversa della pompa ed il motore di azionamento e ad uno scarico del medium del contenitore. La valvola di ritenuta può anche essere utilizzata sulla conduttura per fornire il sistema ausiliario in cui la pressione può aumentare sopra la pressione di sistema. Le valvole di ritenuta possono pricipalmente essere divise nelle valvole di ritenuta dell'oscillazione (che girano secondo il centro di gravità) e nelle valvole di ritenuta dell'ascensore (che si muovono lungo l'asse)

Modo dell'installazione

Valvola di ritenuta dell'ascensore: per la valvola di ritenuta con il disco della valvola che fa scorrere seguendo la linea centrale verticale del corpo di valvola, la valvola di ritenuta interna del filo può essere installata soltanto sulla conduttura orizzontale ed il disco della valvola sulla valvola di ritenuta di diametro basso ad alta pressione può adottare una palla. La forma del corpo della valvola di ritenuta della farfalla è la stessa di quella della valvola d'arresto (che può essere utilizzata come valvola d'arresto), in modo dal suo coefficiente di resistenza fluido è grande. La sua struttura è simile alla valvola d'arresto ed il corpo ed il disco di valvola sono lo stesso della valvola d'arresto. La parte superiore del disco della valvola e la parte inferiore della copertura della valvola sono elaborate con una manica della guida. La manica della guida del disco della valvola può aumentare liberamente e cadere nella manica della guida del disco della valvola. Quando il medium scorre a valle, il disco della valvola si apre dalla spinta del medium. Quando il medium smette di scorrere, il disco della valvola cade verticalmente sulla sede valvola per impedire il flusso inverso del medium. La direzione dell'entrata e del canale di scarico medi di valvola di ritenuta diretta diritta della farfalla è perpendicolare a quella del canale della sede valvola; Per la valvola di ritenuta verticale dell'ascensore, la direzione dell'entrata media ed il canale di scarico è la stessa di quella del canale della sede valvola e la sua resistenza di flusso è più piccola di quella di diritto tramite la valvola di ritenuta

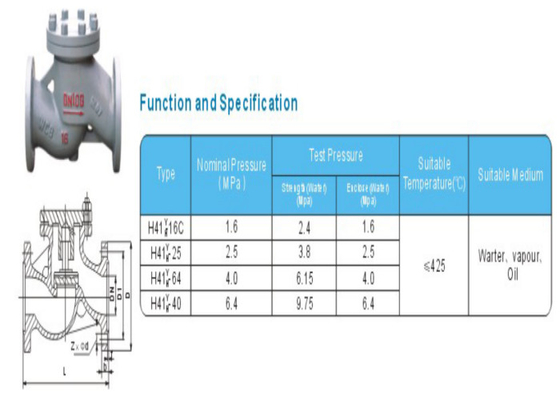

Caratteristica

Dimensioni
