Dettagli:
Termini di pagamento e spedizione:
|

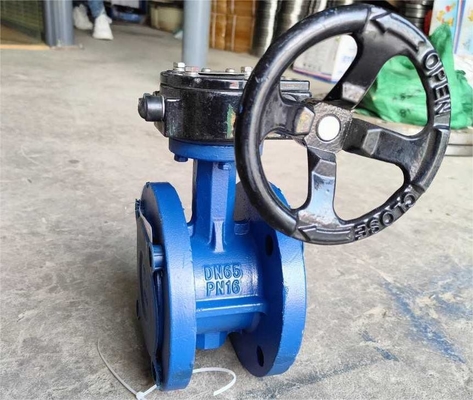

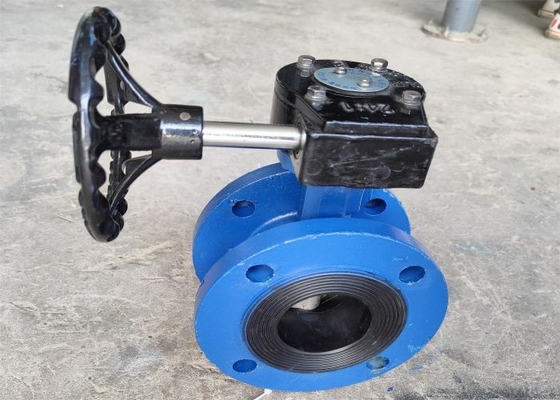

| Tipo: | Valvola a farfalla | Modalità di trasmissione: | Volantino |
|---|---|---|---|
| DN: | 2 2,5 3 pollici | PN: | 1,0MPa |
| Modulo di connessione: | Flangia | Colore: | Blu |
| Materiali del corpo valvola: | ghisa+NRB | Materiale del piatto a farfalla: | QT450-10 |
| Mezzo applicabile: | Acqua | Temperatura applicabile: | ≤80℃ |
| Norma di produzione: | GB12238 | MOQ: | 10 pc |
| Evidenziare: | valvola blu della flangia della farfalla,valvola a farfalla flangiata a 3 pollici di dn,valvola a 2 pollici della flangia della farfalla di dn |
||
Il sigillamento dell'asse della valvola è controllato aggiungendo la gomma alla superficie girante fra il piatto di farfalla e la sede valvola. Il piatto di farfalla con superficie di tenuta di gomma e rivestimento di gomma è adottato per assicurare che l'asse della valvola non sia in contatto con il medium fluido nella cavità, con la prestazione di sigillatura stretta ed il tempo di impiego lungo.
|
Modello |
DN |
Dimensione |
||||
|
D341X-10 |
millimetro |
D |
D1 (PN10) |
Z-φd |
L |
BF |
|
50 |
160 |
125 |
4-φ18 |
108 |
20-3 |
|
|
65 |
180 |
145 |
4-φ18 |
112 |
20-3 |
|
|
80 |
195 |
160 |
8-φ18 |
114 |
22-3 |
|
La valvola a farfalla flangiata è adatta ad occasioni che richiedono il sigillamento affidabile e le caratteristiche buone di adeguamento. Può essere usata per tagliare o regolare rapidamente la portata. È utilizzata per il regolamento del medium dell'intercettazione e di flusso nel rifornimento idrico e drenaggio e gasdotti di alimento, di medicina, dell'industria chimica, del petrolio, della energia elettrica, del tessuto, di fabbricazione di carta, ecc. con la temperatura ≤80℃ e di pressione nominale ≤1.6MPa.
| Modello | PN (MPa) | Pressione di prova (MPa) | Temperatura applicabile | Media applicabili | |
| Forza (acqua) | Sigillamento (acqua) | ||||
| D341X-10 | 1,0 | 1,5 | 1,1 | ≤80℃ | Acqua |
| D341X-16Q | 1,6 | 2,4 | 1,76 | ≤80℃ | Acqua |
