Dettagli:
Termini di pagamento e spedizione:
|

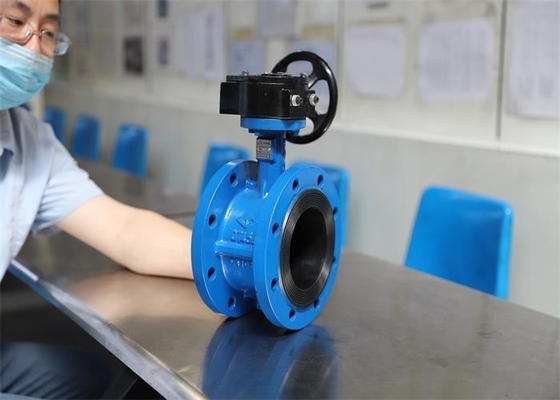

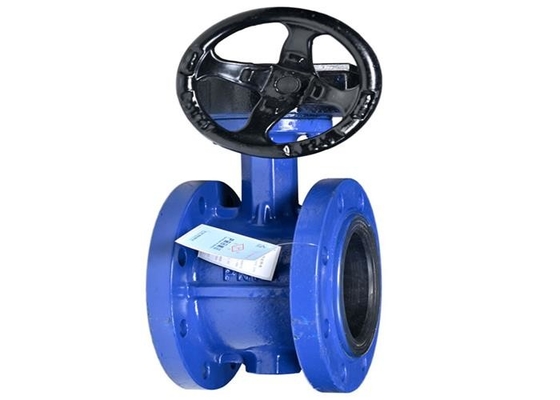

| Nome del prodotto: | Valvola a farfalla flangiata | Colore: | Bule |
|---|---|---|---|
| Sede reale: | NBR/EPDM/PTFE | Materiale del disco: | Ferro da stiro |
| Materiale corporeo: | ferro duttile/ghisa grigia | medio: | olio dell'acqua |
| Temperatura: | ≤ 80℃ | pressione lavorativa: | 1,6 MPa |
| Evidenziare: | valvola a farfalla flangiata nbr,valvola a farfalla flangiata misura 125mm,tipo flangia valvola a farfalla nbr |
||
Prodotto
La valvola è ampiamente utilizzata nell'approvvigionamento idrico e nel drenaggio, nella costruzione di sistemi antincendio e altre condutture, in particolare condotte antincendio.La valvola può essere utilizzata in tubazioni o apparecchiature per fluidi non corrosivi, per la chiusura, il collegamento e la regolazione del flusso.
.Progettazione e produzione: flangia valvola universale GB/T 12238 e valvola a farfalla con guarnizione elastica a morsetto
· Lunghezza della struttura: lunghezza della struttura della valvola metallica GB/T 12221 o standard del produttore
· Estremità di connessione: flangia in ghisa integrale JB/T 17241.6
· Ispezione e prova: prova di pressione della valvola industriale GB/T 13927
| DN | l | D | D1 | bf | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-F34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Parte principale | Materiale parte |
| Corpo | Ghisa grigia+NRB, Ghisa sferoidale+NRB/EPDM |
| Disco | QT450-10 |
| Stelo | 45/2Cr13 |
| O-Ring | NBR/EPDM |
1. Struttura e dimensioni conformi a GB/T12221, dimensioni ridotte, peso leggero, facile da usare.
Operazione di 2,90 gradi rapidamente aperta;La piastra ha un'elevata resistenza, un'ampia area di flusso, una piccola resistenza al flusso e un risparmio energetico.
3. Il fluido può fluire da entrambi i lati della valvola a disco della flangia in qualsiasi direzione, può raggiungere lo scopo di collegare o tagliare.
4. Piccola coppia operativa, risparmio di manodopera e leggerezza.
5. Il numero di esperimenti di apertura e chiusura è fino a diecimila volte e la durata è lunga.
6. Guarnizione completa, perdita di prova del gas pari a zero.
1. La testa della turbina non deve essere utilizzata per il sollevamento e le leve ausiliarie non devono essere aggiunte durante il funzionamento.
2. La valvola non deve essere soggetta a grandi forze esterne dopo l'installazione.
3. Quando la temperatura minima locale è inferiore a 4 ° C, prendere la protezione dell'isolamento.Poiché la valvola di estremità deve essere utilizzata con il riscaldamento del tubo o della camicia, per evitare che la temperatura della parete del tubo sia inferiore a 0 ℃.
4. È severamente vietato installare e utilizzare nella tubazione sotto vibrazione o il rapido cambiamento della temperatura del fluido.
5. La condizione operativa deve essere coerente con i requisiti della specifica di prestazione.
