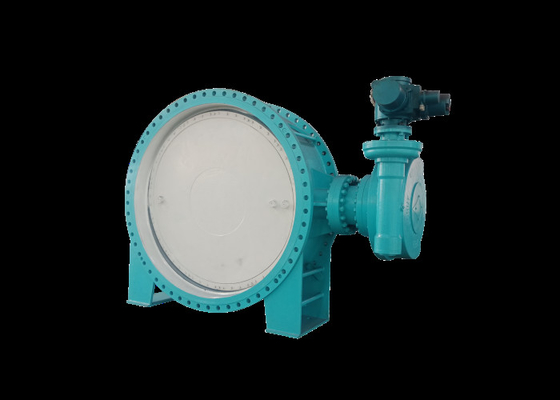

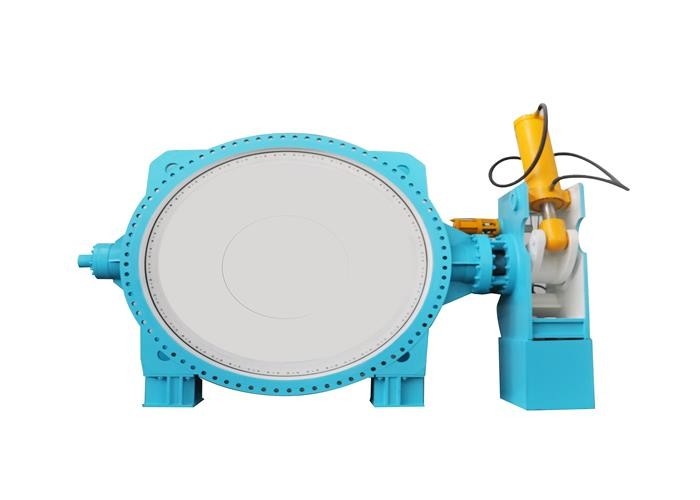

Valvola a farfalla flangiata pressione del materiale duttile eccentrico del ferro del doppio disco 1.0Mpa

Utilizzo:

La valvola è stata ampiamente utilizzata nei settori della petrolchimica, dell'industria del fuoco, della metallurgia, del trasporto marittimo, dell'energia, dell'industria farmaceutica dell'acqua di applicazione e drenaggio, ecc. Gli agenti scorrevoli includono tutti i gasliquidi corrosivi e non corrosivi, semiliquidi.Può regolare e tagliare il fluido.Sulla base della valvola a farfalla a eccentrico singolo, lo stampaggio ulteriormente migliorato è la valvola a farfalla a doppio eccentrico più utilizzata.La struttura dell'asse dello stelo della valvola devia dal centro del disco e dal centro del corpo.L'effetto della doppia eccentricità consente di staccare rapidamente il disco dalla sede dopo l'apertura della valvola, eliminando notevolmente l'eccessiva estrusione non necessaria e il fenomeno di graffiatura tra il disco e la sede, riducendo la resistenza all'apertura, riducendo l'usura e migliorando la durata della sede

Collega le dimensioni

DN	D	D1	D2	b	l	Z-Φd
400	Φ565	Φ515	Φ480	24.5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25.5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

parametri tecnici

Materiale della parte principale

Caratteristiche della valvola

1. La valvola adotta una struttura a doppio eccentrico, che ha la funzione di tenuta che più la valvola è chiusa e le prestazioni di tenuta sono affidabili.

2. L'anello di tenuta della piastra a farfalla è realizzato con un anello di tenuta in gomma di tipo T NBR ed è saldamente installato sulla piastra a farfalla con una piastra di pressione.Dopo un periodo di utilizzo, l'anello di tenuta in gomma è usurato e la pressione dell'anello di tenuta in gomma può essere regolata serrando e allentando le viti per fare in modo che la valvola a farfalla continui a sigillare senza perdite e prolungare la durata.Dopo che la valvola è stata installata, può essere facilmente regolata o sostituita nella tubazione (senza rimuovere la valvola dalla tubazione).

3. La piastra a farfalla ha un'elevata resistenza, un'ampia area di flusso e una piccola resistenza al flusso.

4, l'albero della valvola è sigillato con guarnizione in gomma di tipo O, maggiore è la pressione media, migliore è la tenuta.Dopo che la baderna è usurata, è possibile ottenere una compensazione continuando a premere il premistoppa.

Struttura e principio di azione

1. La valvola è una connessione flangiata con trasmissione a vite senza fine, doppia valvola a farfalla a tenuta morbida eccentrica, ovvero il centro di rotazione dello stelo dell'asse del diametro del corpo valvola e l'eccentricità formata dalla superficie di tenuta della sede della valvola.La valvola è composta da corpo valvola, disco, stelo, piastra di tenuta, anello di pressione, dispositivo mobile cocleare e altre parti.

2. Funzionamento cocleare: la rotazione del volantino cocleare fa ruotare lo stelo della valvola di 90° e fa ruotare la piastra della farfalla di 90°, in modo da realizzare l'apertura o la chiusura.Poiché il prodotto è una struttura a doppio eccentrico, può produrre un effetto CAM nel processo di apertura e chiusura, ridurre la coppia di commutazione della valvola, ridurre l'usura tra la sede della valvola e la piastra a farfalla, prolungare la durata della valvola.

Manutenzione ordinaria

9.1 Interno: Il locale di imballaggio deve essere oliato e aperto e chiuso una volta ogni 1-2 mesi quando il prodotto è installato all'interno.

9.2 Esterno: quando il prodotto è installato all'aperto, è necessario aggiungere misure protettive per evitare la corrosione della testa mobile cocleare.Il locale di imballaggio deve essere oliato e aperto e chiuso una volta ogni 1-2 mesi;Riempi di nuovo la stanza dopo ogni riempimento di pioggia e neve e apri e chiudi una volta.

9.3 A fondo pozzo: il locale di imballaggio deve essere riempito di olio e aperto e chiuso una volta ogni 1-2 mesi quando il prodotto viene installato a fondo pozzo;Dopo ogni pioggia e neve, l'acqua piovana immagazzinata nel pozzo deve essere pompata per evitare che i prodotti e la testa mobile cocleare si arrugginiscano dopo aver immerso a lungo l'acqua piovana.Il locale di imballaggio deve essere riempito di olio e aperto e chiuso una volta.

9.4 A seconda delle diverse condizioni di lavoro effettive, è possibile selezionare diversi attuatori cocleari.Gli attuatori cocleari esterni e sotterranei possono essere chiusi, come specificato nell'ordine.
