Dettagli:
Termini di pagamento e spedizione:
|

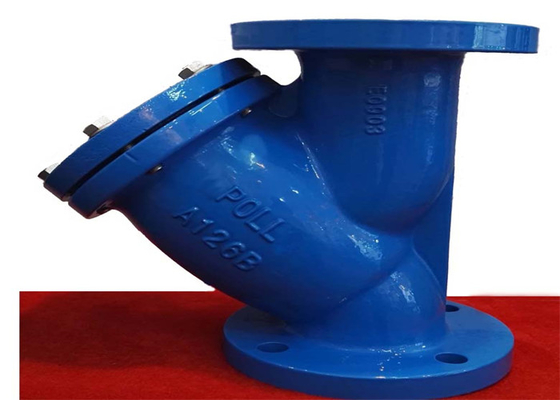

| nome del prodotto: | Valvola filtro a Y | Pressione: | Pressione media |
|---|---|---|---|
| Standard: | Norma di api | Materiale corporeo: | Ghisa |
| Connessione: | Estremità della flangia, RF | Colore: | blu, la richiesta del cliente |
| Tipo: | Filtro a Y., Raccordi per tubi | Meidum: | Vapore olio d'acqua |
| Evidenziare: | valvola filtro api y,valvola filtro 125lb y,valvola filtro tipo 80mm y |
||
I filtri in ghisa sono ampiamente utilizzati nella metallurgia, nell'industria chimica, nel petrolio, nella fabbricazione della carta, nella medicina, nel cibo, nell'estrazione mineraria, nell'energia elettrica, nelle aree urbane, domestiche e in altri giacimenti di gas.Il filtro in ghisa è un dispositivo indispensabile sulla tubazione del mezzo di trasmissione, solitamente installato all'ingresso della valvola limitatrice di pressione, valvola limitatrice di pressione, valvola di posizionamento o altre apparecchiature, per eliminare le impurità nel mezzo, al fine di proteggere il normale utilizzo di valvole e attrezzature, ridurre i costi di manutenzione delle attrezzature.
Quando il fluido entra nel filtro con un elemento filtrante, le impurità vengono bloccate dall'elemento filtrante e il gas filtrante pulito viene scaricato dall'uscita del filtro.Quando è necessario pulire, purché il cilindro del filtro sia smontato, l'elemento filtrante viene rimosso e quindi può essere ricaricato dopo la pulizia.Pertanto, l'uso e la manutenzione del filtro in ghisa è estremamente conveniente.
| taglia | l | D | D1 | b | Z-φd | H |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| Estremità della flangia | ANSI B16.1 |
| Pressione nominale | 125PSI |
| Prova della conchiglia | 2,4mpa |
| Temperatura adatta | temperatura ≤ 200 ℃ |
| Pressione adeguata | pressione < 1,6 MPa. |
| Mezzo adatto | acqua olio vapore |
| Corpo | ASTM A216 CL.B |
| Schermo | SS304 |
| Cofano | ASTM A216 CL.B |
| Tappo | ASTM 1035 |
1. Questo prodotto è conservato in un magazzino asciutto ed è severamente vietato conservarlo all'aperto.
2. Stoccaggio a lungo termine, manutenzione regolare.
3. Il prodotto viene solitamente installato nella valvola limitatrice di pressione, nella valvola limitatrice di pressione, nella valvola di controllo idraulico o nell'uso di apparecchiature medie all'estremità di ingresso.
4. Bypassare le tubazioni per l'installazione del prodotto.
5. Il prodotto deve essere installato dalla distanza della valvola protetta dovrebbe essere 6 ~ 10 volte il diametro della valvola protetta.
6. Durante l'installazione, il flusso del fluido deve essere coerente con la direzione della freccia sul corpo.
7. Durante l'installazione, il coperchio si trova sotto l'asse del diametro.
8. Il tubo e la cavità della valvola devono essere puliti prima dell'installazione.
9. Le condizioni operative devono essere coerenti con i requisiti delle principali specifiche di prestazione.
10. La pulizia o la pulizia devono essere eseguite quando la differenza di pressione in ingresso e in uscita è superiore a 0,2 MPa.
Questo prodotto è composto da corpo, coperchio, filtro e altre parti, il mezzo dall'importazione in, attraverso il filtro a schermo filtrante, dall'uscita fuori
