Dettagli:
Termini di pagamento e spedizione:
|
| nome del prodotto: | Valvola filtro a Y | Colore: | Richiesta del cliente, nero |
|---|---|---|---|
| Tipo: | Tipo filtro di Y. | STANDARD: | norma KS |
| Pressione: | Media pressione, 10K | Temperatura dei mezzi: | Temperatura media |
| Materiale corporeo: | ferro grigio; ferro duttile | Nome: | valvola del filtro |
| Evidenziare: | Valvola filtro y standard 10k,valvola filtro y 150mm,valvola filtro tipo y in ghisa |
||

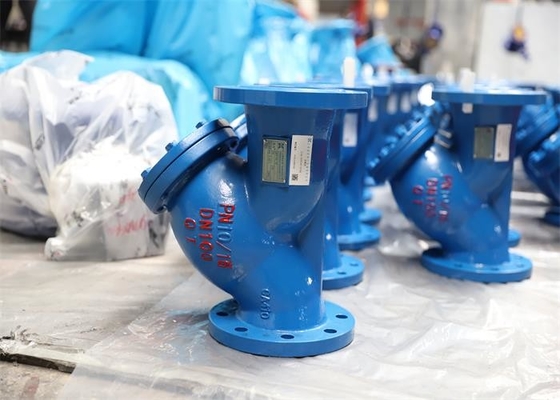

Il filtro di tipo Y è un dispositivo filtrante indispensabile per il trasporto di un sistema di tubazioni medie.Il filtro di tipo Y viene solitamente installato all'ingresso della valvola limitatrice di pressione, della valvola limitatrice di pressione, della valvola di livello dell'acqua o di altre apparecchiature per rimuovere le impurità nel mezzo per proteggere il normale utilizzo di valvole e apparecchiature.Il filtro di tipo Y ha una struttura avanzata, bassa resistenza, facile da scaricare e così via.Il mezzo applicabile al filtro di tipo Y può essere acqua, olio, gas.
| Tipo | Pressione (MPa) | Pressione di prova MPa | Temperatura adatta℃ | Mezzo adatto |
| Forza (acqua) | ||||
| (KS)GL41H-10K | 1.0 | 2.0 | -10~200℃ | Vapore |
| GL41H-10K | (DN) | Dimensione | ||||||
| l | B | C | D | E | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
Questo prodotto è composto da corpo, coperchio, filtro e altre parti, il mezzo dall'importazione in, attraverso il filtro a schermo filtrante, dall'uscita fuori
1. Questo prodotto è conservato in un magazzino asciutto ed è severamente vietato conservarlo all'aperto.
2. Stoccaggio a lungo termine, manutenzione regolare.
3. Il prodotto viene solitamente installato nella valvola limitatrice di pressione, nella valvola limitatrice di pressione, nella valvola di controllo idraulico o nell'uso di apparecchiature medie all'estremità di ingresso.
4. Bypassare le tubazioni per l'installazione del prodotto.
5. Il prodotto deve essere installato dalla distanza della valvola protetta dovrebbe essere 6 ~ 10 volte il diametro della valvola protetta.
6. Durante l'installazione, il flusso del fluido deve essere coerente con la direzione della freccia sul corpo.
7. Durante l'installazione, il coperchio si trova sotto l'asse del diametro.
8. Il tubo e la cavità della valvola devono essere puliti prima dell'installazione.
9. Le condizioni operative devono essere coerenti con i requisiti delle principali specifiche di prestazione.
10. La pulizia o la pulizia devono essere eseguite quando la differenza di pressione in ingresso e in uscita è superiore a 0,2 MPa.
