Dettagli:
Termini di pagamento e spedizione:
|

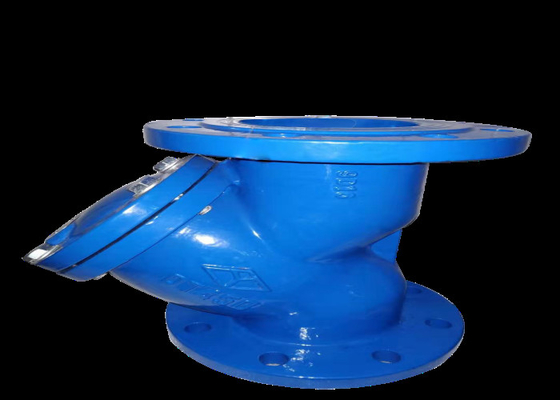

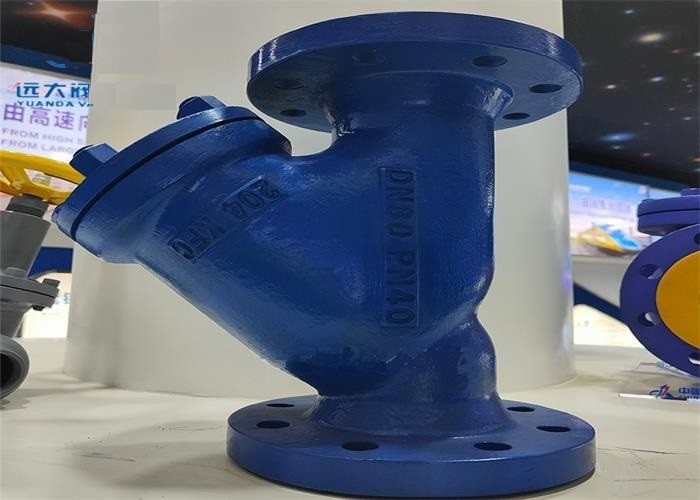

| nome del prodotto: | Valvola filtro a Y | Nome: | Valvola filtro flangiata |
|---|---|---|---|
| Dimensione: | DN50~DN200 | Connessione: | Estremità della flangia |
| Maglia: | 10~100 | Colore: | blu, la richiesta del cliente |
| Media: | Acqua, Petrolio, Gas | Pressione: | Pressione media |
| Evidenziare: | valvola filtro y standard DIN,valvola filtro y dimensione dn50,valvola filtro tipo y dimensione dn50 |
||
Questo prodotto è adatto per pressione nominale ≤1,6 MPa, temperatura 0 ° C ~ 120 ° C /0 ° C ~ 200 ° C acqua, vapore saturo ≤0,2 MPa, oleodotto, può filtrare sporco, precipitazioni, ruggine e altri detriti nel medio.
Il filtro di tipo Y è un dispositivo filtrante indispensabile per il trasporto di un sistema di tubazioni medie.Il filtro di tipo Y viene solitamente installato all'ingresso della valvola limitatrice di pressione, della valvola limitatrice di pressione, della valvola di livello dell'acqua o di altre apparecchiature per rimuovere le impurità nel mezzo per proteggere il normale utilizzo di valvole e apparecchiature.Il filtro di tipo Y ha una struttura avanzata, bassa resistenza, facile da scaricare e così via.Il mezzo applicabile al filtro di tipo Y può essere acqua, olio, gas.
| Nome parte | Materiale |
| Corpo, Cofano | GG25/GG40.3 |
| filtro | 304 |
| Bullone, dado | 25/35 |
| taglia | l | D | D1 | D2 | BF | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| Estremità della flangia | UNI EN1092-2 |
| Rilevamento e test | EN 12266 |
| Pressione nominale | 1,6 MPa |
| Test dell'inferno (acqua) | 2,4 MPa |
| Temperatura adatta | temperatura ≤ 200 ℃ |
| Pressione adeguata | pressione < 1,6 MPa. |
| Mezzo adatto | vapore acqueo olio |
La valvola proviene dal mezzo nell'ingresso, attraverso lo schermo del filtro per raggiungere lo scopo del filtraggio, dal flusso di uscita.
1. Forma semplice, buona tecnologia di produzione, ampia gamma di applicazioni, facile da installare.
2. Struttura ragionevole e compatta, aspetto pieno, nel lavoro può filtrare le impurità nel mezzo.
3. Il mezzo può fluire dalla direzione dell'ingresso della valvola, filtrare attraverso lo schermo del filtro e fuoriuscire dall'uscita per raggiungere lo scopo della filtrazione.
1. Questo prodotto è installato sulla tubazione per il filtraggio di articoli vari nella tubazione e per proteggere il normale funzionamento di valvole o apparecchiature.
2. Il bypass deve essere installato sulle tubazioni per l'installazione del prodotto.
3. Il tubo e la cavità della valvola devono essere puliti prima dell'installazione.
4. La valvola non deve essere soggetta a grandi forze esterne dopo l'installazione.
5. Quando la temperatura minima locale è inferiore a 4 ℃, è necessario adottare una protezione isolante;Poiché la valvola di estremità deve essere utilizzata con il riscaldamento del tubo o della camicia, per evitare che la temperatura della parete del tubo sia inferiore a 0 ℃.
6. È severamente vietato installare e utilizzare nella tubazione sotto vibrazione o il rapido cambiamento della temperatura del fluido.
7. Il prodotto viene solitamente installato all'ingresso della valvola di riduzione della pressione, della valvola di controllo idraulico e di altre apparecchiature.La posizione di installazione deve essere 6-10 volte il diametro della valvola protetta e la direzione del flusso del fluido deve essere coerente con la direzione della freccia del corpo valvola;In caso contrario, la funzione di filtro non viene raggiunta.
